Rediger tegnforklaring

Bruk denne dialogen til å opprette nye eller redigere eksisterende tegnforklaringer. Du kan definere flere tegnforklaringer i et prosjekt, og sette dem inn i planvisning eller på ark i presentasjonstegning.

Innholdet i en tegnforklaring kan hentes fra et applikasjonslag eller defineres manuelt direkte i dialogen.

Hente symbol fra applikasjonslag

For å hente symboler fra applikasjonslag må du åpne dialogen mens du er i en terrengmodelltegning. Nedtrekkslisten viser alle applikasjonslag som er åpne i tegningen.

Når du har valgt et applikasjonslag, viser listevinduet for symboler alle presentasjonene som er definert i laget. Ved å huke av for Vis kun brukte, får du kun opp presentasjonene som er i bruk i tegningen. Listen viser én objekttype om gangen. Du bytter objekttype ved å huke av for Polygon, Linje eller Punkt.

Fremgangsmåte

1. Åpne terrengmodelltegning med applikasjonslag
2. Velg Innstillinger Gemini Terrain... - Tegnforklaringer på verktøylinjen
3. Velg Ny på kontekstmenyen (høyreklikk i listen)
4. Legg inn Navn og Overskrift
5. Velg første aktuelle applikasjonslag i nedtrekkslisten
6. Huk av for Polygon
7. Merk symboler som skal tas med og trykk Tilføy >>
8. Gjenta punkt 6 og 7 for de andre symboltypene (Linje og Punkt)
9. Velg neste aktuelle applikasjonslag og gjenta punkt 6 til 8
10. Fortsett til alle ønskede symboler er lagt til

Definere symbol manuelt

Du kan definere symboler manuelt direkte i tegnforklaringsdialogen på samme måte som du setter opp presentasjonsregler i applikasjonslag. Bruk valget Nytt symbol....

Redigering av symboler

Du kan redigere symboler, justere rekkefølgen på symboler, og sette inn informasjonslinjer. Valgene for dette finner du på høyre museknapp i listevinduet for tegnforklaringen:

• Ny infolinje
• Nytt symbol...
• Rediger symbol...
• Slett
• Opp
• Ned
• Splitt symbol

Merk

Sammensatte presentasjoner for Helning og Punktsky kan deles opp i tegnforklaringen. Velg Splitt symbol på høyreklikkmenyen.

Eksempel på splitting

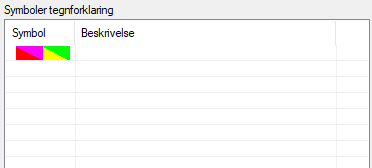

Helning før splitting

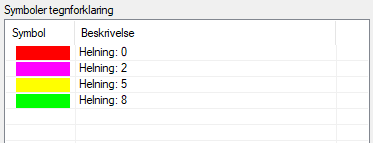

Helning etter splitting

Rekkefølge og redigering

Merk

Du kan ikke endre rekkefølgen på tvers av objekttypene. Objekttypene blir listet i følgende rekkefølge:

1. Polygoner
2. Linjer
3. Punkter

Du kan også venstreklikke i kolonnen for beskrivelse og endre teksten direkte i listen.

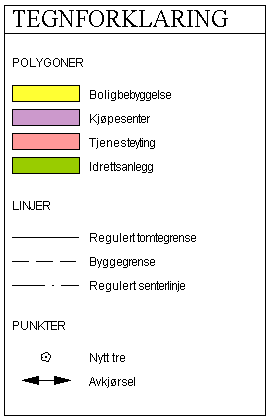

Eksempel:

Eksempel på rekkefølge iht. objekttype

Innsetting av tegnforklaring

Funksjonen for å sette inn en tegnforklaring i planvisning eller presentasjonstegning finner du på verktøyboksen.

Ikon for Tegnforklaring...**
