Presentasjonsregel Rør

Bruk denne dialogen til å definere 3D-presentasjon av rør, både sirkelformede og rektangulære.

Dimensjonering av rør

Sirkelformede rør

For sirkelformede rør legger du inn verdi for indre diameter i feltet Diameter.

Rektangulære rør

Størrelsen på rektangulære rør bestemmes med feltene Bredde og Høyde. Det er også her indre verdier som oppgis.

Tykkelse

Du kan legge inn verdi i feltet Tykkelse. Blank i dette feltet betyr at valgene bunn innvendig og bunn utvendig vil være det samme.

Bruk av variabler

Du kan legge inn eksakte verdier for dimensjonene, eller bruke variabler. Dette betyr at du henter verdier fra egenskaper i applikasjonslaget.

Fremgangsmåte for variabler

1. Legg inn egenskaper med % tegn foran og bak navnet, eksempelvis %DIAMETER%
2. Skriv navnet helt likt (store og små bokstaver) som definert i applikasjonslaget
3. Trykk på knappen med tre prikker for å velge direkte fra en liste over tilgjengelige egenskaper

Referansepunkt og offset

Du må velge referansepunkt for linjen. Har du målt bunn innvendig rør, velg referansepunkt bunn innvendig rør.

I tillegg kan du angi bredde- og høydeoffset. Har du målt inn bunn innvendig, men ønsker at linjen skal følge bunn utvendig, kan du løse dette ved å legge inn en verdi for høydeoffset.

Eksempel på sirkelformet rør. A = Tykkelse, B = Bunn innvendig, C = Bunn utvendig

Bend i rør

Du kan også huke av for Bend og legge inn Bendradius.

Merk

For rør med rektangelform settes bend kun inn dersom linjene ligger i et horisontalt plan. Et tips kan være å undersøke regelen for Parallell/flate.

Bendradius kan også hentes fra en egenskap i applaget med treprikksknappen.

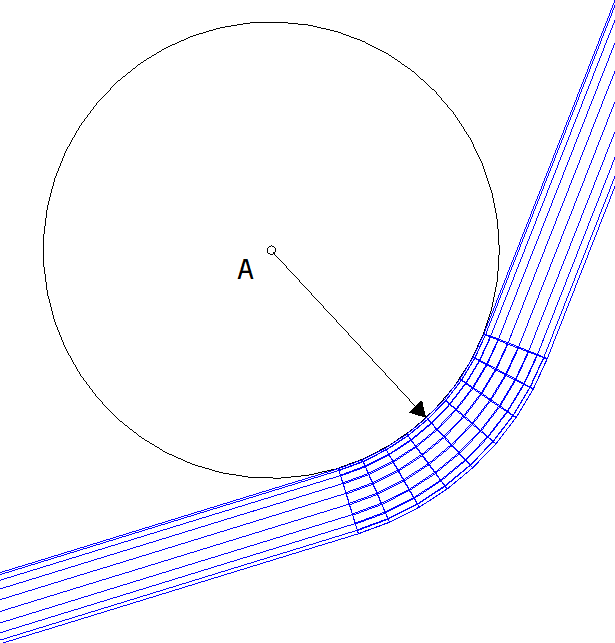

A = Bendradius

Viktige merknader for bend

Bend i knekkpunktene er uproblematisk hvis du har senter som referansepunkt. For rektangulære rør virker bend for linjer som kun har knekk i horisontalplanet.

Advarsel

Dersom du bruker andre valg må du merke deg at presentasjonen forskyves litt i forhold til referanselinjen. Jo større knekk, jo større forskyvning. Du vil enkelt se avviket i 3D-visning når egenskapsdialogen for linjen er åpen.

Eksempel med og uten bend

Referanselinje bunn utvendig rør med bend i knekkpunkt

Referanselinje bunn utvendig rør uten bend i knekkpunkt
