Roter borehull horisontalt

Bruk denne dialogen til å rotere borehull horisontalt.

Hvor finner jeg dialogen?

Høyreklikk i det horisontale listefeltet for linjer, og velg Verktøy - Roter borehull horisontalt...

Bruk av dialogen

Det finnes en egen funksjon for å generere borehull langs linje, som du finner på verktøyboksen (Generer borehull langs linje...). Noen ganger kan det likevel være nødvendig å endre horisontal rotasjon på enkelte borehull.

Fremgangsmåte

1. Merk aktuelle borehull i det horisontale listefeltet for linjer.
2. Velg Verktøy - Roter borehull horisontalt... med høyre museknapp.
3. For valget vinkel relativt til senterlinje, trykk Pek... og klikk på linje i kartet.
4. Legg inn horisontal vinkel.
5. Trykk OK.

Informasjon

Et borehull representeres som en linje med to eller tre punkter. Hvis underboring er valgt under genereringen, vil linjen ha tre punkter. I slike tilfeller roterer linjen rundt det andre punktet, som markerer skjæringspunktet med triangelnettet brukt under genereringen av borehullet.

Eksempel

Borehull generert med underboring og rotasjon 0 relativt til senterlinje.

To borehull har fått ny rotasjon 270.

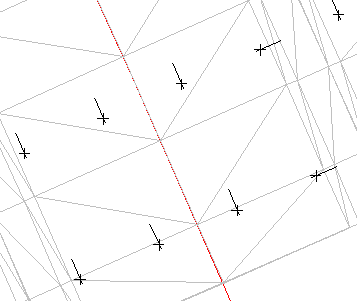

Planvisning av borehull med horisontal rotasjon

3D-visning av borehull med horisontal rotasjon
