Beregn best passende sirkel

Bruk denne dialogen til å beregne den best passende sirkelen og senterpunktet, samt eventuelt tilhørende normalvektor, fra innmålte punkter. Dette kan for eksempel være punktmålinger på peler.

Hvor finner jeg dialogen?

Høyreklikk i det horisontale listefeltet for punkter, og velg Verktøy - Beregn best passende sirkel...

Bruk av dialogen

For å velge tilhørende punkter bruker programmet nærhetsvurdering basert på et avstandskriterium angitt av brukeren.

Fremgangsmåte

1. Merk aktuelle punkter i det horisontale listevinduet.
2. Velg Verktøy - Beregn best passende sirkel... med høyre museknapp.
3. Endre avstandskriteriet hvis det ikke passer med datasettet.
4. Huk av for hva du ønsker å opprette, sirkel og/eller normalvektor.
5. Velg applikasjonslaget resultatet skal lagres på.
6. Trykk OK for å utføre funksjonen.

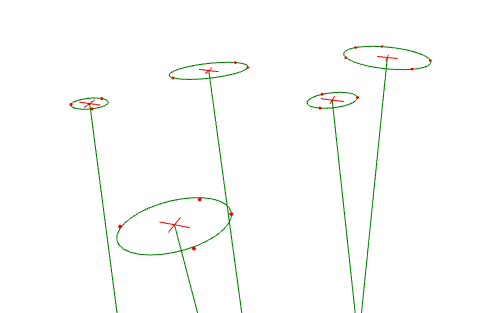

Eksempel med valgene for 3D-sirkel som polygon og normalvektor aktivert

Resultat

Innenfor hver sirkelgruppe beregner programmet først det best passende (best fit) planet for punktene, samt gjennomsnittsfeilen MeanErr_Circle for høydeavvikene mellom punktene og dette planet (vil være null hvis det kun er 3 punkter). Deretter transformeres punktene til planet, og best tilpasset sirkel beregnes med minste kvadraters metode, samt gjennomsnittsfeilen MeanErr_Heights for avvik mellom punktene og sirkelen (vil være null hvis det kun er 3 punkter).

Under beregningene berikes linjene med attributtene MeanErr_Circle, MeanErr_Heights, samt MeanErr_BottomPoint.

Gjennomsnittlig feil ved bunnpunktet beregnes slik: MeanErrorBottomPoint = MeanErrorHeight * NormalvectorLength / Radius
