Bildeapplag¶
Bruk denne dialogen til å definere et bildeapplag.
Hvor finner jeg dialogen?¶
Merk bildeapplikasjonslaget i det vertikale listefeltet, høyreklikk, og velg Egenskaper...
Bruk av dialogen¶
Applikasjonslag av denne typen har kobling til et bilde. Bildet du legger til i dialogen får korrekt plassering i kartet dersom det har en tilhørende world-fil. Unntaket er TIFF-filer, som kan ha denne informasjonen lagret i selve filen (GeoTIFF).
Tips
Dersom bildet ikke er georeferert, må du georeferere filen manuelt. Funksjonen for dette finner du på kontekstmenyen til applikasjonslaget. Merk applikasjonslaget, høyreklikk, og velg Verktøy - Georeferer bildeapplag...
Knappen Nullstill transformasjon lar oss tilbakestille transformasjon for et raster. Knappen er grå hvis det ikke finnes noen transformasjon. Nullstilling er kun mulig når transformasjonen er skrevet inn i verdensfilen eller geotiff-metadataene (Georeference image).
Bruk av terrengmodellområde¶
Du kan velge om du vil bruke terrengmodellområdet eller skjermområdet ved visning. Hvis du bruker terrengmodellområdet, blir ikke bildet oppdatert ved zoom. Det har samme oppløsning uavhengig av skjermområdet. Ved bruk av terrengmodellområde er det verdien Maks. antall piksler i rasterbilder i dialogen Tegningsinnstillinger som styrer antall piksler i bildet. Bildet genereres på nytt hver gang du endrer størrelsen på terrengmodellområdet.
Gjennomsiktighet (transparens)¶
Du kan velge om du vil bruke gjennomsiktighet. Merk at dette kan redusere ytelsen noe. Du setter selv faktor for gjennomsiktighet, hvor 1 er full gjennomsiktighet.
Videre kan du angi ønsket farge som skal være 100 % gjennomsiktig. Typisk vil dette være området utenfor bildet dersom bildeinformasjonen ikke dekker hele området.

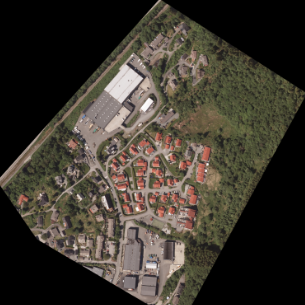

Eksempel på gjennomsiktighet i et bildeapplag
3D-presentasjon¶
Med Koble til sjikttype i 3D kan du koble rasterbildet til et valgt sjikt slik at bildet draperes over dette sjiktet i 3D-visning. Sjiktnummeret vises også i listen for applikasjonslag, slik at du ser koblingen direkte.
