Georeferer applag

Bruk denne dialogen til å georeferere et standard applag eller et raster applag direkte i tegningen.

Hvor finner jeg dialogen?

På høyre museknapp i vertikalt listefelt, velg Verktøy - Georeferer applag...

Bruk av dialogen

Klikk minimum påkrevde punkt eller flere i det lokale applaget, og deretter de tilsvarende punktene i kartet (terrengmodellområdet).

Avhengig av valgt transformasjonstype beregner programmet parametrene for transformasjonen. Du kan utføre transformasjonen på det lokale applaget med knappen Transformer.

Transformasjonstyper

Helmert-transformasjon (2D) er definert av fire parametere og er en mye brukt transformasjonsmetode. Metoden tar hensyn til at systemene ikke har sammenfallende origo, at koordinataksene ikke er parallelle og at systemene ikke har samme skala. Med en Helmert-transformasjon endres ikke formen på objektene.

Helmert-transformasjon (3D) er en matematisk metode for å transformere koordinater fra ett tredimensjonalt referansesystem til et annet. Denne metoden, også kalt syv-parameter transformasjon, brukes når du arbeider med 3D-data.

Affin transformasjon tar i tillegg hensyn til forskjellig skala i x- og y-retningene. Metoden kan eksempelvis brukes for data som er skannet fra papirkart som har endret form.

Du kan også ta ut en rapport med resultatet fra beregningen.

Fremgangsmåte

1. Merk applaget som du skal georeferere og velg funksjonen på verktøy-menyen.
2. Velg transformasjonstype.
3. Programmet foreslår minimum påkrevde punkt. Endre eventuelt dette ved behov.
4. Trykk Pek punkt og registrer punkt i det lokale applaget.
5. Zoom til kartet og registrer de tilsvarende punktene i kartet.
6. Trykk Transformer for å utføre funksjonen.

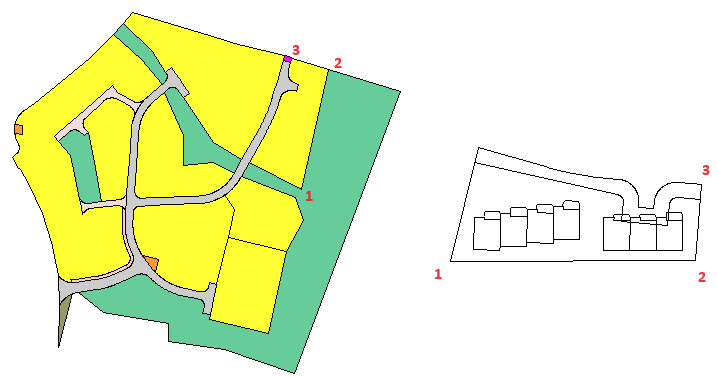

Eksempel på georeferering av applag med tre referansepunkt

Georeferering med world-fil kontra Image warping

Georeferering med world-fil knytter et raster til et koordinatsystem uten å endre pikselgeometrien, mens image warping innebærer geometrisk deformasjon av bildet gjennom resampling.

• World-fil - Forteller hvor bildet er
• Image warping - Endrer selve bildet

Georeferering med world-fil

Hva det er:

Å knytte et bilde til et reelt koordinatsystem (f.eks. UTM, WGS84).

Hvordan:

En world-fil (.tfw, .jgw osv.) lagrer en enkel, global transformasjon:

• Skalering (pikselstørrelse)
• Rotasjon
• Translasjon (plassering i kartet)

Viktig:

• Selve pikselbildet endres ikke
• Kun koordinattolkningen endres

Matematisk:

En affin transformasjon (lineær).

Image warping

Hva det er:

Å fysisk deformere bildet ved å flytte piksler.

Hvordan:

• Lineære eller ikke-lineære transformasjoner
• Bruker ofte kontrollpunkter
• Krever interpolasjon

Viktig:

• Pikselverdiene endres og resamples
• Bildet får ny form
