Presentasjonsregel Figur

Bruk denne dialogen til å velge hvilken figur som skal brukes i presentasjonsregelen.

Tilgjengelige figurer

Alle figurer som ligger i det standard figurbiblioteket og direkte på User- og prosjektmappen vises i listen.

Standardbiblioteket FI0400 på Sys-mappen inneholder mange plan- og 3D-figurer for ulike temaer.

Brukerdefinerte figurer

Når du oppretter egne figurer på user- eller prosjektmappen, må du huske å legge inn en beskrivelse i modellen med prefiks @.

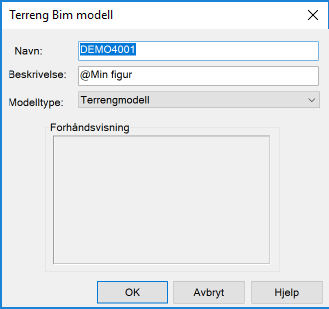

Eksempel på bruk av prefikset @ for beskrivelse

Merk

Figurer kan ha maksimalt 8 tegn i navnet, for eksempel 12345678.bim.

Skala og rotasjon

Du kan endre figurenes skalering og rotasjon ved å justere verdiene for disse. Det er også mulig å hente disse verdiene direkte fra attributter i applikasjonslaget.

Eksempel på sirkel med skala 1, 2, 3, 4 og 5
