Konverter bue til 3D-polylinje

Bruk denne dialogen til å konvertere buer til 3D-polylinjer. Du kan selv angi størrelsen på pilhøyden.

Hvor finner jeg dialogen?

På hurtigmenyen i terrengmodelltegning, velg Verktøy - Konverter bue til 3D-polylinje...

Bruk av dialogen

Denne funksjonen er nyttig ved levering av data til NVDB og matrikkelen, hvor det ikke lenger er tillatt å bruke radier for å beskrive et linjeforløp.

Informasjon

For eksempel skal nye grenser i kurver registreres som grensepunkter med rette linjer imellom. Det må derfor etableres nok grensepunkter slik at fastsettingen av grensen følger kurven, slik den er gitt i reguleringsplan eller lignende grunnlag.

Med verdien i kriteriet Maks. sirkelavvik XY bestemmer du avviket (pilhøyden) mellom bue og rettlinje.

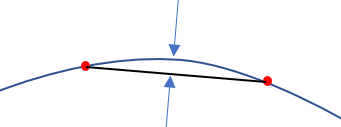

Illustrasjon av konvertering fra bue til 3D-polylinje
