Generer borehull langs linje

Bruk denne dialogen til å generere borehull langs en linje.

Hvor finner jeg dialogen?

På verktøyboksen, velg ikonet Generer borehull langs linje....

Bruk av dialogen

En borplan gir operatør og borerigg informasjon om hva som skal bores på et sted. En borplan bygget i Gemini inneholder, i tillegg til borehullene (3D-linjer), informasjon om bormønster, underboring, hullhelning og hulltype (kontur, hjelperast/hjelperast 2 og salvehull).

Du kan bygge flere borplaner (skrive til resultatapplag) uten å avslutte dialogen. På denne måten kan du, mens dialogen er åpen, lage flere alternativer som legges på egne resultatapplag.

Du kan også klippe borehullene mot et triangelnett for fjell slik at lengden representerer hulldybden. Merk triangelnett for fjell og linjer, og velg funksjonen Verktøy - Beregn skjæring mellom linje(r) og triangelnett på hurtigmenyen.

Forutsetninger

For å kunne generere en boreplan må du ha en senterlinje, sideavgrensningslinjer og triangelnett for boredybde i et applikasjonslag.

For å lage nødvendig grunnlag fra modeller (SFI/XFI/EFI), må du kopiere nødvendig geometri over til et applag først.

Du kan også bygge borehull kun langs senterlinjen, eventuelt også sideavgrensningslinjene. Dette er mulig hvis du ikke velger et triangelnett i funksjonen. Merk at det da er linjens høyde som brukes.

Når det gjelder parametre for borehull, beregnes mønsteret på triangelnettet, og en eventuell verdi for underboring legges til i forlengelsen av borehullet etterpå.

Fremgangsmåte

1. Lag nødvendig grunnlag for funksjonen.
2. Opprett resultatapplag med malen for borplan (dette kan også opprettes fra dialogen).
3. Velg ikonet Generer borehull langs linje... på verktøyboksen.
4. Velg senterlinje ved å peke i skjermen.
5. Velg sideavgrensningslinjer ved å peke i skjermen (det er mulig å velge bare høyre eller venstre side).
6. Velg triangelnett ved å peke i skjermen.
7. Sett ønskede parametre for boremønster.
8. Velg resultatapplag.
9. Trykk Forhåndsvisning for å se resultatet i 2D- eller 3D-visning.
10. Trykk Bygg/Bygg og lukk for å skrive punkter og vektorer til resultatapplaget.

Eksempel

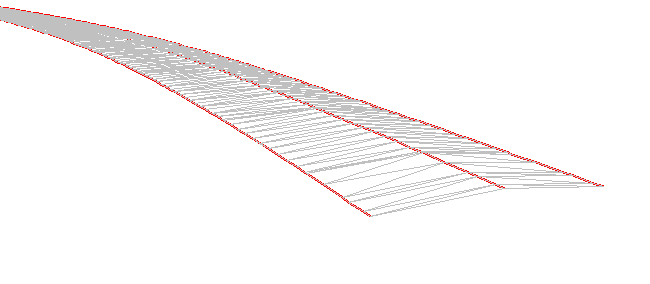

Datagrunnlag: Senterlinje, sideavgrensningslinjer og triangelnett

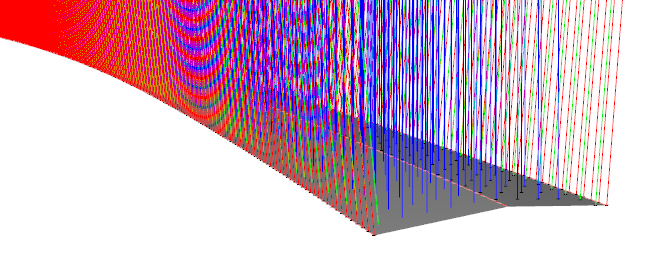

Genererte borehull (3D-linjer/vektorer)

Metode og vinkel for salvehull

Metode og vinkel for salvehull kan være lik for hele borplanen. Dersom du ønsker å endre dette for deler av planen, kan du definere polygon med attributter i et applag.

Det finnes en egen mal Salvehull_polygon for dette.

Eksport av borplan

Boreplanen kan eksporteres til IREDES. Valget finner du på hurtigmenyen i applaglisten.

Fremgangsmåte

1. Merk applaget med genererte borehull.
2. Høyreklikk og velg Eksport - Eksporter utvalg til felt...
3. Velg IREDES Drillplan under format.

Informasjon

Dersom du ønsker å endre horisontal rotasjon på noen av borehullene, kan du merke disse og velge funksjonen Roter borehull horisontalt.... Denne funksjonen finner du i det horisontale listefeltet for linjer på verktøymenyen.
