Trekk ut tyngdepunktslinje fra 3D-objekt

Bruk denne dialogen til å trekke ut tyngdepunktslinje(r) fra 3D-objekt(er) i en innsatt IFC-modell, DWG-fil eller triangelnett i applikasjonslaget.

Hvor finner jeg dialogen?

På hurtigmenyen i terrengmodelltegning, velg Verktøy - Trekk ut tyngdepunktslinje fra 3D-objekt...

Bruk av dialogen

Denne funksjonen kan brukes til å beregne for eksempel senterlinjer i 3D-objekter som rør, peler, og lignende. I tillegg beregnes kvaliteten på linjen, det vil si hvor godt den rette linjen passer med 3D-objektet.

Du kan sette et krav til kvaliteten, og kun linjer innenfor kravet vil bli lagt på resultatapplikasjonslaget. Beregnet kvalitet blir også lagt på attributten CL_Quality.

I tillegg kan du kopiere attributtene til 3D-objektet.

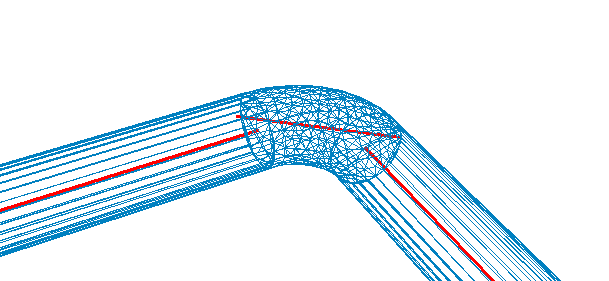

Bend vil typisk få lav CL_Quality, da tyngdepunktslinjen ikke følger senteret av bendet.

Eksempel på tyngdepunktslinje med bend
