Sammenføy triangelnett

Bruk denne dialogen til å sammenføye triangelnett. Ved overlappende triangelnett "vinner" trianglene i det triangelnettet du merket før du valgte funksjonen på hurtigmenyen.

Hvor finner jeg dialogen?

På hurtigmenyen i terrengmodelltegning, velg Sammenføy triangelnett...

Fremgangsmåte

1. Merk et triangelnett i skjermbildet.
2. Velg Sammenføy og trianguler... på hurtigmenyen.
3. Pek på triangelnettet som skal sammenføyes.
4. Velg modus.
5. Velg resultatapplikasjonslag.
6. Trykk OK for å utføre funksjonen.

Eksempler

Som eksemplene under viser, støtter funksjonen mange ulike situasjoner. I disse er det brukt automatisk koblingsmodus.

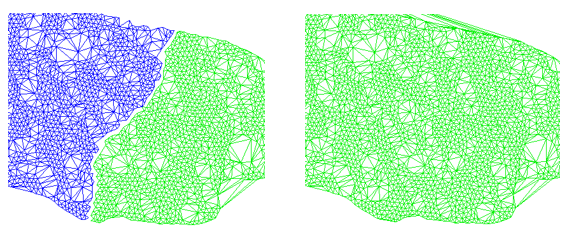

Opphold mellom triangelnett

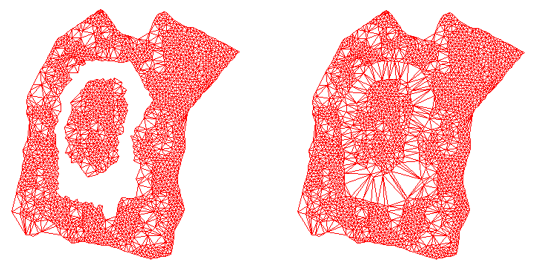

Triangelnett med øy triangelnett

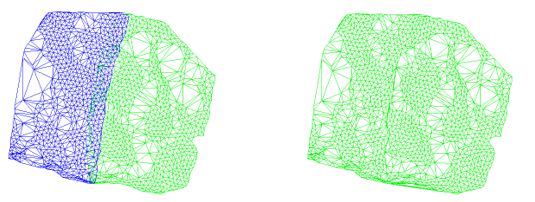

Delvis overlappende triangelnett

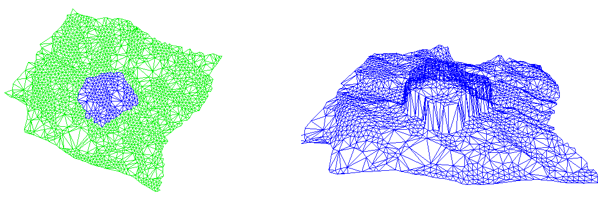

Fullstendig overlappende triangelnett

Du kan også bruke manuell koblingsmodus. Da tegner du et polygon som avgrenser området som skal sammenføyes.
