Georeferere bildefil

Bruk denne dialogen til å georeferere en bildefil for bruk i BGR-applikasjonslag.

Hvor finner jeg dialogen?

Merk BGR-applikasjonslag i vertikalt listefelt, høyreklikk, og velg Egenskaper..., deretter Georef...

Bruk av dialogen

Bildefilen kan være et kartgrunnlag med håndtegnet informasjon, en skannet tegning med kartrutenett, et dronebilde, eller lignende, som du ønsker å vise sammen med prosjektdataene.

Før du kan georeferere et bilde, må du klargjøre to applikasjonslag: ett med bildekoordinater og ett med kartkoordinater.

Du må ha tre eller flere punkter i applikasjonslagene. Samme verdi for S_OBJID indikerer at punktet representerer det samme stedet i kart og på bilde.

Med knappen Test beregning beregnes affine transformasjonsparametre. Har du flere enn tre punkter, beregnes også standardavvik på en koordinatverdi.

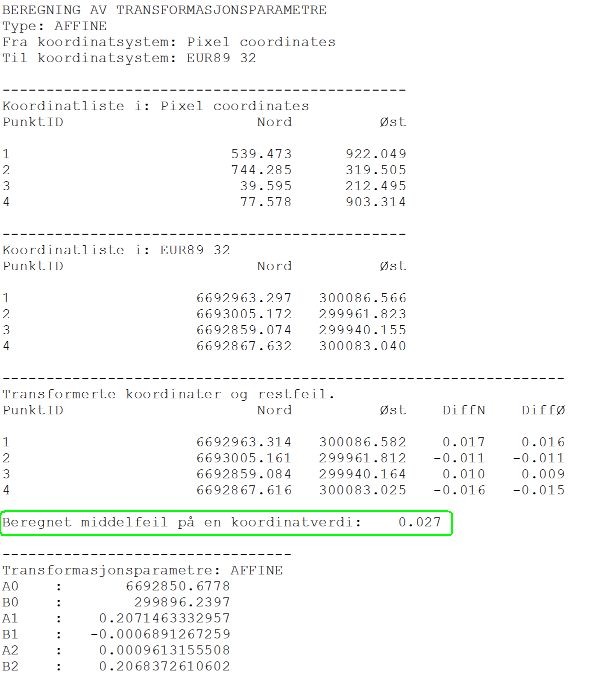

Bruk av Test beregning**

Bildekoordinater må digitaliseres i bildet, mens tilsvarende kartkoordinater kan legges inn manuelt, importeres som målte punkt, eller digitaliseres i grunnkartet.

Du kan gjøre hele jobben i samme tegning, men det kan være hensiktsmessig å ha to tegninger: én med bildekoordinater og én med kartkoordinater.

Da kan du ordne tegningene ved siden av hverandre og slipper mye zooming fra bildet i 0,0 til kartobjekter langt unna.

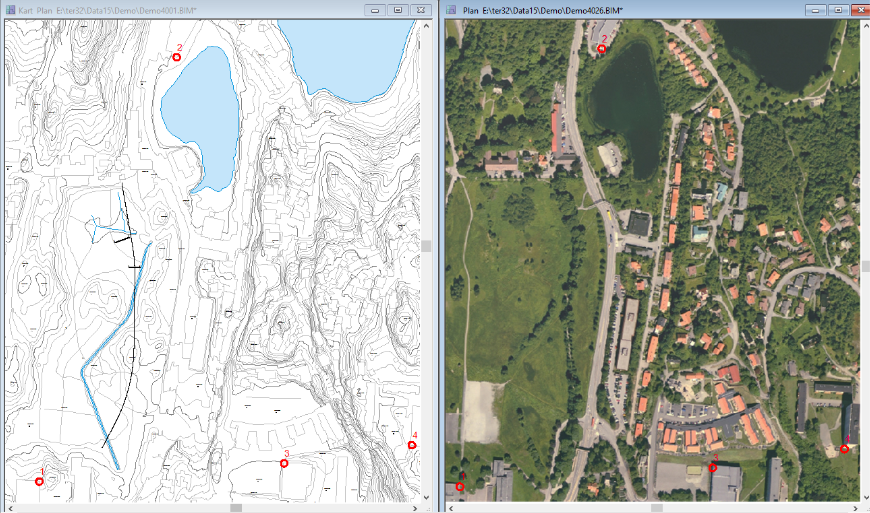

Sidestilte tegninger

Selve georefereringen av bildet utføres med Beregn georeferert bilde. Det opprettes da et nytt bilde. Georeferanseinformasjonen vil for tiff-filer bli skrevet til filen, men du kan også få generert en world-fil i samme mappe som BGR-applikasjonslaget. Standard filnavn er det samme som det originale bildet med postfix _GEOREF. Dette kan endres ved behov.

Forslag til fremgangsmåte

Forarbeid

1. Opprett tegning, for eksempel "Georef kartkoordinater" (her kan du også bruke en eksisterende tegning), med malen Georeferering.aly.
2. Opprett BGR-applikasjonslag, for eksempel "BGR - bilde nn".
3. Opprett GMI-applikasjonslag, for eksempel "Kartkoordinater - bilde nn".
4. Avhengig av oppgaven må du opprette tre eller flere punkter i GMI-applikasjonslaget med en av følgende metoder:
5. Importere de målte punktene
6. Legge inn kartkoordinater for punktene manuelt, for eksempel basert på koordinatrutenett i bildefil
7. Legge til FKB-applikasjonslag og digitalisere punktene
8. Opprett tegning, for eksempel "Georef bildekoordinater", med malen Georeferering.aly.
9. Opprett BGR-applikasjonslag, for eksempel "BGR Bildekoordinater - bilde nn", og legg til bildet som skal georefereres.
10. Opprett GMI-applikasjonslag, for eksempel "Bildekoordinater - bilde nn".
11. Ordne vinduene vertikalt.
12. Digitaliser tre eller flere bildepunkter med samme S_OBJID som kartkoordinatene.

Georeferering

1. Aktiver tegningen "Georef kartkoordinater".
2. Opprett BGR-applikasjonslag, for eksempel "Georeferert(e) bilde(r)".
3. Velg Georef...
4. Velg bildet som skal georefereres og applikasjonslagene med bilde- og kartkoordinater (merk at begge tegningene må være åpne for at alle applikasjonslagene skal vises i listen).
5. Trykk Test beregning og sjekk rapporten.
6. Trykk Beregn georeferert bilde når testberegningen er akseptert.
7. Svar Ja for å legge det georefererte bildet til BGR-applikasjonslaget.
