Snap flate og senterpunkt i IFC-modell

Bruk denne dialogen til å hente ut stikningsdata fra innsatte IFC-modeller.

Hvor finner jeg dialogen?

På verktøyboksen for planlegging, prosjektering og utføring, velg Snap flate og senterpunkt i 3D-modell...

Bruk av dialogen

Du kan generere triangelnett og senterpunkt for flaten du snapper. I tillegg kan du kopiere attributter fra IFC-filen.

Fremgangsmåte

1. Sett inn IFC-filen (georeferert).
2. Velg Snap flate og senterpunkt i 3D-modell... på verktøyboksen.
3. Velg innstillinger for snapping, geometri, og attributter.
4. Pek i modellen. Flater blir markert. Trykk venstre musetast for å opprette applaggeometri.
5. Pek på neste flate, eller trykk [Esc] for å avslutte.

Eksempel

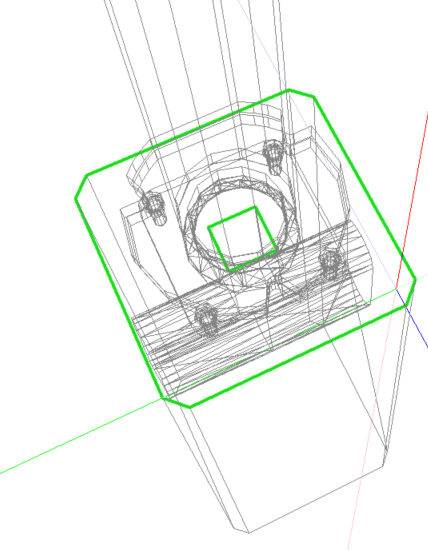

IFC-modell for lysmast

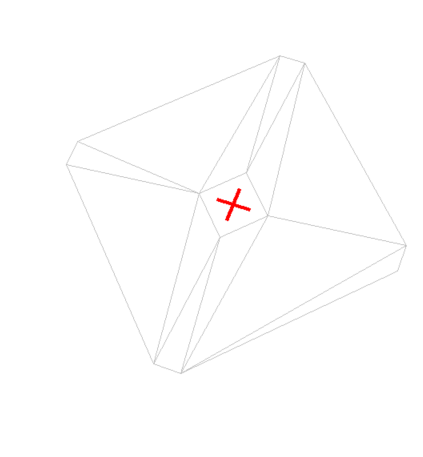

Triangelnett og senterpunkt i resultatapplag
