Kombiner triangelnett

Bruk denne dialogen til å beregne skjæringer mellom triangelnett.

Hvor finner jeg dialogen?

På verktøyboksen, velg ikonet Kombiner triangelnett...

Bruk av dialogen

Resultatet kan være:

• Volum
• Areal
• Kombinert flate

Når du definerer en beregning, er fremgangsmåten den samme, men valgene varierer noe avhengig av hvilken beregningsmetode du velger.

Nedenfor er fremgangsmåten for Volum beskrevet.

Fremgangsmåte

1. Velg Beregn mengder fra triangelnett... på verktøysettet.
2. Velg beregningsmetode Volum.
3. Velg eventuelt et restriksjonslag (triangelnett eller polygon) for å avgrense beregningen.
4. Merk aktuelt triangelnett for Fra lag og trykk Legg til >>. Lagene kan merkes både i listen for triangelnett eller ved å velge Lokaliser... og merke ett eller flere lag direkte i modellen. Huk av for Høyest eller Lavest hvis du har flere fra-lag.
5. Merk aktuelt triangelnett for Til lag og trykk Legg til >>. Lagene kan merkes både i listen for triangelnett eller ved å velge Lokaliser... og merke ett eller flere lag direkte i modellen. Huk av for Høyest eller Lavest hvis du har flere til-lag.
6. Velg hvilket applikasjonslag resultatet skal legges på.
7. Trykk OK for å utføre beregningen.

Tips

Prøv ut de ulike valgene i funksjonen. Det er bare å slette resultatet hvis det ikke blir som forventet, og prøve på nytt.

Eksempler

Volum

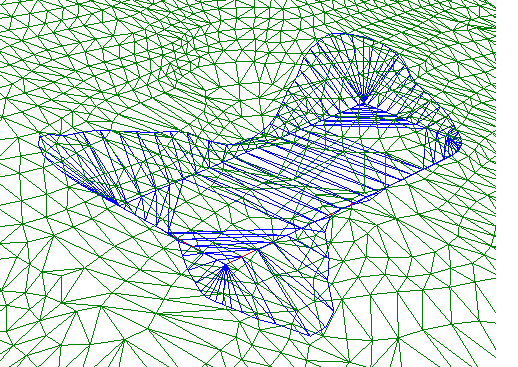

Skjæringsvolum beregnet fra to triangelnett som skjærer hverandre

Etter beregning får du et eksakt volum-triangelnett

Kombinert flate

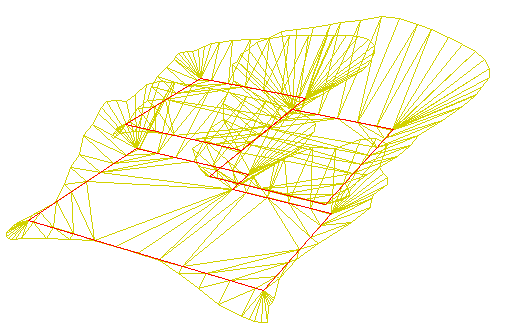

I dette eksempelet har vi tre triangelnett med forskjellig høyde for grunnflaten (markert med rødt polygon), og hvor alle grunnflatene har sideflater som skjærer med terrenget.

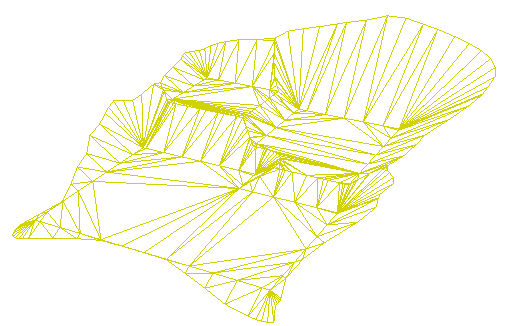

Etter beregning får du en ny kombinert flate for laveste nivå.

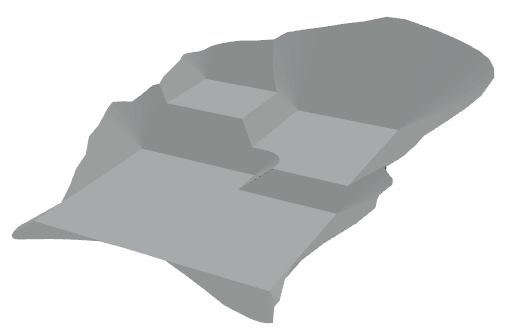

Rendert resultat

Merk

Merk at det kun er resultatet som blir lagt på resultat-applikasjonslaget. Selve beregningsoppsettet blir ikke tatt vare på.
