Opprett bufferpolygoner

Bruk denne dialogen til å generere bufferpolygoner rundt punkt, linjer og polygoner i applikasjonslag eller lag i modeller (SFI/XFI/EFI).

Hvor finner jeg dialogen?

På hurtigmenyen i terrengmodelltegning, velg Verktøy - Opprett bufferpolygon(er)...

Bruk av dialogen

For modeller støttes følgende:

• SFI-modeller – senterlinje og lag i vegkropp
• XFI – overflatelaget
• EFI – overflatelaget

Fremgangsmåte

1. Opprett resultatapplikasjonslag.
2. Merk objekter (punkt, linjer, senterlinjer, vegkropp, osv.).
3. Huk eventuelt av for å beregne i 3D.
4. Huk eventuelt av for å opprette union av polygonene.
5. Velg applikasjonslag hvor resultatet skal havne.

Eksempel med tre linjer

Uten opsjoner får du tre polygoner

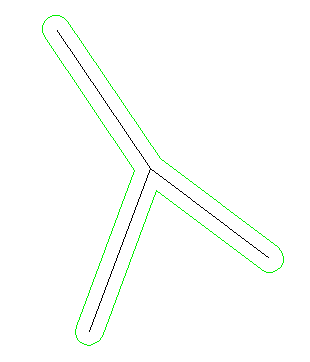

Med opsjonen for å opprette union av polygoner får du ett polygon

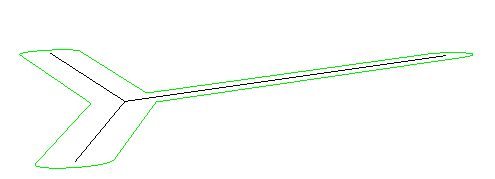

Med opsjonen for 3D-beregning

Merk

Merk at funksjonen bruker midlet høydeverdi i skjæringspunktene.
