IFC¶

Bruk denne dialogen til å definere et prosjektnullpunkt for IFC-modeller, det vil si kartkoordinater for nullpunktet i BIM-prosjektet, og sette diverse innstillinger for eksport til IFC.

Hvor finner jeg dialogen?¶

På verktøylinjen velg ikonet for Innstillinger Gemini Terrain - Prosjekt - IFC.

Bruk av dialogen¶

Prosjektnullpunkt (verdenskoordinater for nullpunkt i prosjektet) kan du legge inn manuelt eller snappe dem i kartet. Merk at 3D-snapping må være aktiv for at høyde skal tas med (verktøylinjen nede til venstre).

Programmet bruker prosjektnullpunktet ved innsetting av IFC-filer som er definert i forhold til et IFC-origo. Før du setter inn IFC-modellen med Legg til må du derfor legge inn prosjektnullpunktet i Innstillinger Gemini Terrain - Prosjekt - Generelt for å få korrekt plassering (ellers havner den gjerne relativt til 0,0).

Merk

Hvis IFC-origo ikke er angitt, brukes origo for alle terrengmodeller. Normalt er dette 0,0 og har ingen betydning.

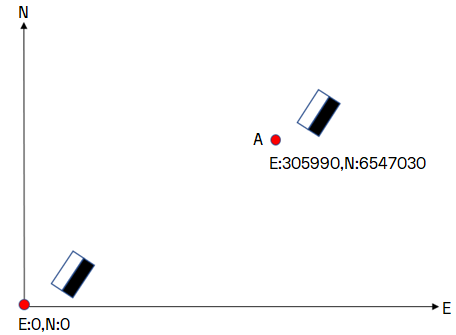

A = Prosjektnullpunkt

IFC-modeller med kun internt origo i modellen må du plassere manuelt med dynamisk plassering, eller georeferere med funksjonen Georeferer modell... som du finner på kontekst-menyen til modeller.

Georefererte IFC-modeller¶

Når du setter inn en georeferert IFC-modell får du opp en dialog med georeferanseinformasjonen (IfcProjectedCRS og IfcMapConversion):

IfcProjectedCRS.Name = EPSG-kode (angir kombinasjonen av geodetisk datum, projeksjon og høydedatum)
IfcMapConversion.Eastings = ØST-koordinat
IfcMapConversion.Northings = NORD-koordinat
IfcMapConversion.OrthogonalHeight = HØYDE

Prosjektnullpunkt i Innstillinger Gemini Terrain - Prosjekt - Generelt blir ikke brukt hvis IFC-modellen er georeferert. Filen vil da plassere seg i tråd med georeferanseinformasjonen, hvor IfcMapConversion kan være 0,0,0 eller ha et prosjektnullpunkt.

Eksport til IFC¶

Du kan legge inn Navn på prosjekt (IfcProject) i denne dialogen. Dersom feltet er blankt vil programmet bruke prosjektnavn og beskrivelse i den generelle egenskapsdialogen.

Prosjektnullpunktet brukes også ved eksport av data (Fil - Eksport - IFC). Verdiene for prosjektnullpunktet blir trukket fra objektenes koordinater ved eksport til IFC.

Uten et definert IFC-origo (0,0,0) får du kartkoordinater i filen. Du kan eventuelt huke av for Eksporter kartkoordinater hvis du ønsker dette selv om prosjektnullpunktet er definert.

Videre kan du også legge inn Navn på eksportert byggeplass (IfcSite). Gemini-map er standardnavn (for bakoverkompatibilitet).

Du kan også stille inn hvordan ulike attributter fra skjemaet skal eksporteres.

Eksporter beskrivelse som del av attributtverdiene Normalt sett legges beskrivelser for attributtverdier (som S_FCODE) i et beskrivelses-/spesifikasjonsfelt separat fra selve verdien.

Men de fleste IFC-viewere ignorerer beskrivelsesfeltet og viser brukeren bare koden.

Med dette valget kan du bestemme om beskrivelsen skal legges til verdien under eksport.

Eksport av geometriattributter i applikasjonslag

Her kan du velge om geometriattributter skal tas med, og hvilket navn PSet-et skal ha. Standardnavnet er Ter_Qto_Geometry. Dette brukes for å unngå konflikt med standard IFC-PSet. Vanlige felter er for eksempel Lengde, Område og Volum.

Eksport av attributter på rot-nivå

Her kan du velge om attributter som ligger på rot-nivå (og som ikke tilhører en gruppe i skjemaet) skal tas med, og hva PSet-et skal hete. Standardnavnet er Attributter.

Eksport av grupper i skjemaet

Her kan du velge om grupper i skjemaet skal inkluderes eller ikke. Du kan også angi et prefiks for PSet-gruppene. Standardverdien er en tom streng (ingen prefiks). Prefikset brukes for å unngå navnekonflikter med standard IFC-PSet.

Merk

PSet står for Property Set i IFC og brukes til å organisere egenskaper i logiske grupper.

Kontraktpostnummer¶

Advarsel

Denne funksjonen er deaktivert fra versjon 19.0.1.

Bruk innstillingene her for å koble relevante deler i kontrakten med attributter slik de vises i Gemini Terrain, for å kunne vise relevante kontraktposter i Gemini 3D Field. I eksempelet skal feltene Sted og Prosess fylles ut, men dette vil variere mellom kontrakter. Programmet vil selv be om de relevante postnummerdelene.

Eksempel

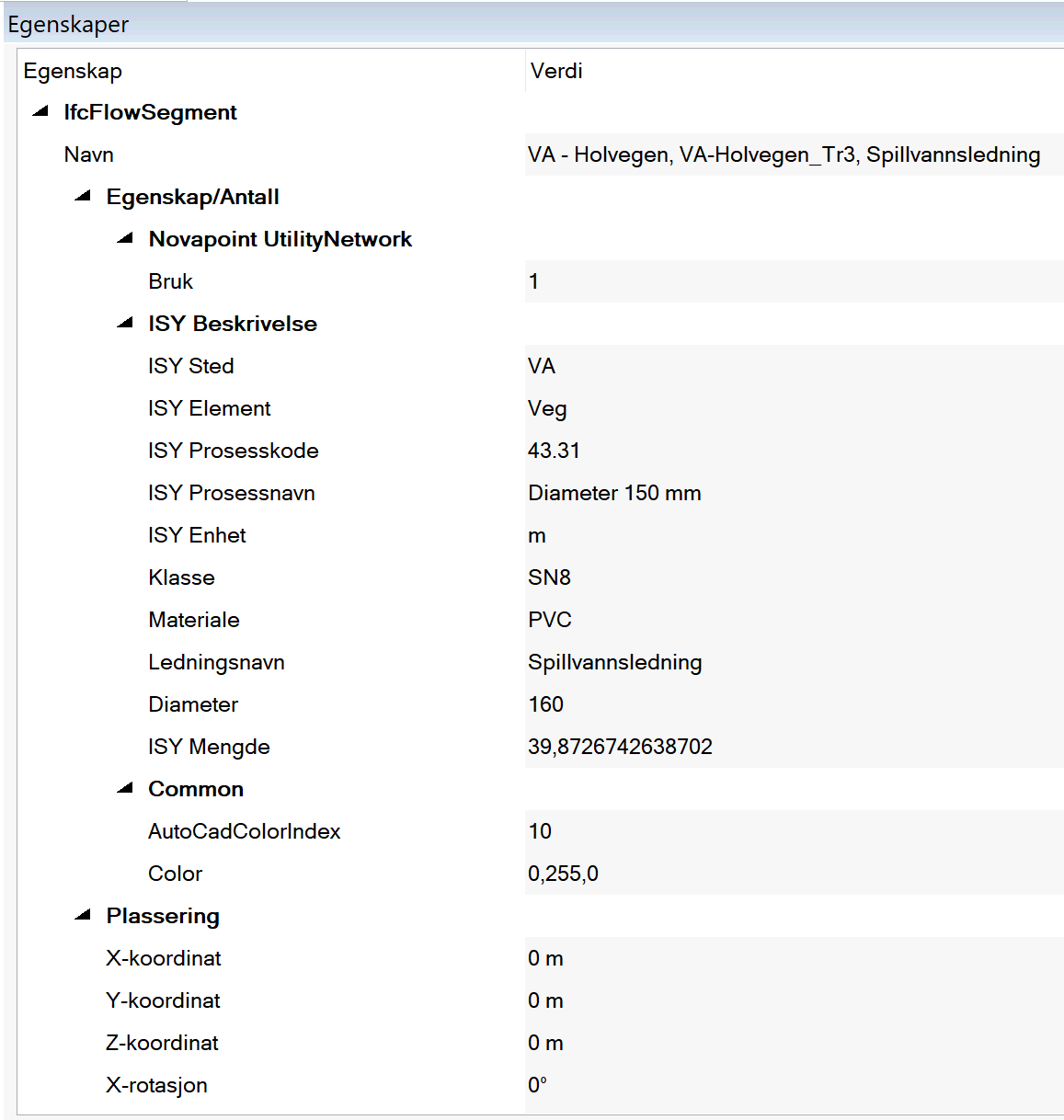

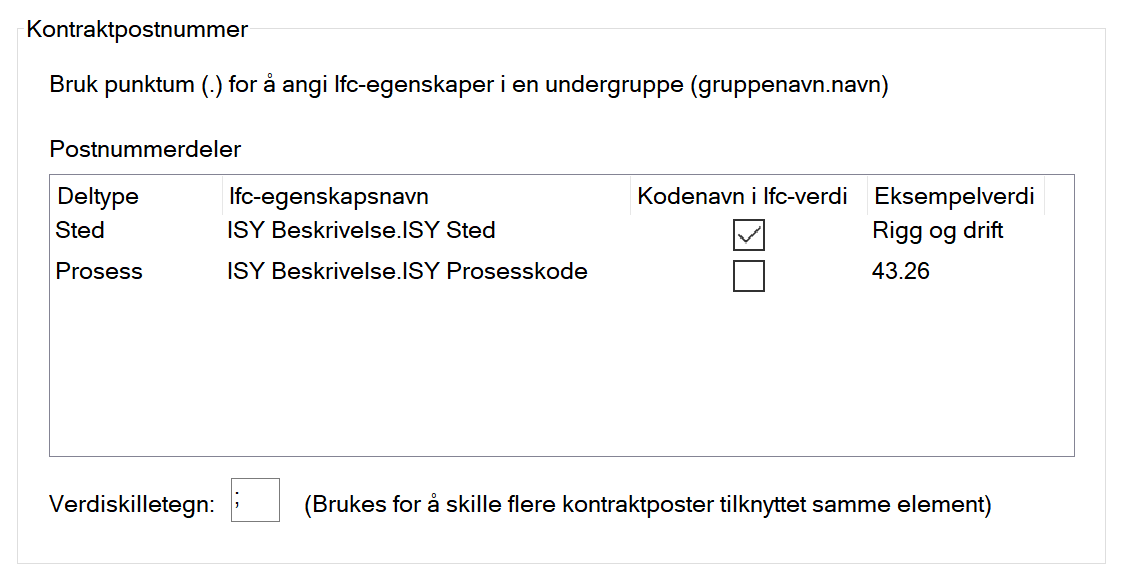

Eksempelet under viser hvordan en slik kobling kan se ut. Her ønsker vi å hente ut ISY Sted og ISY Prosesskode. Siden disse ligger under egenskapen ISY Beskrivelse må du bruke syntaksen som angitt på det andre bildet.

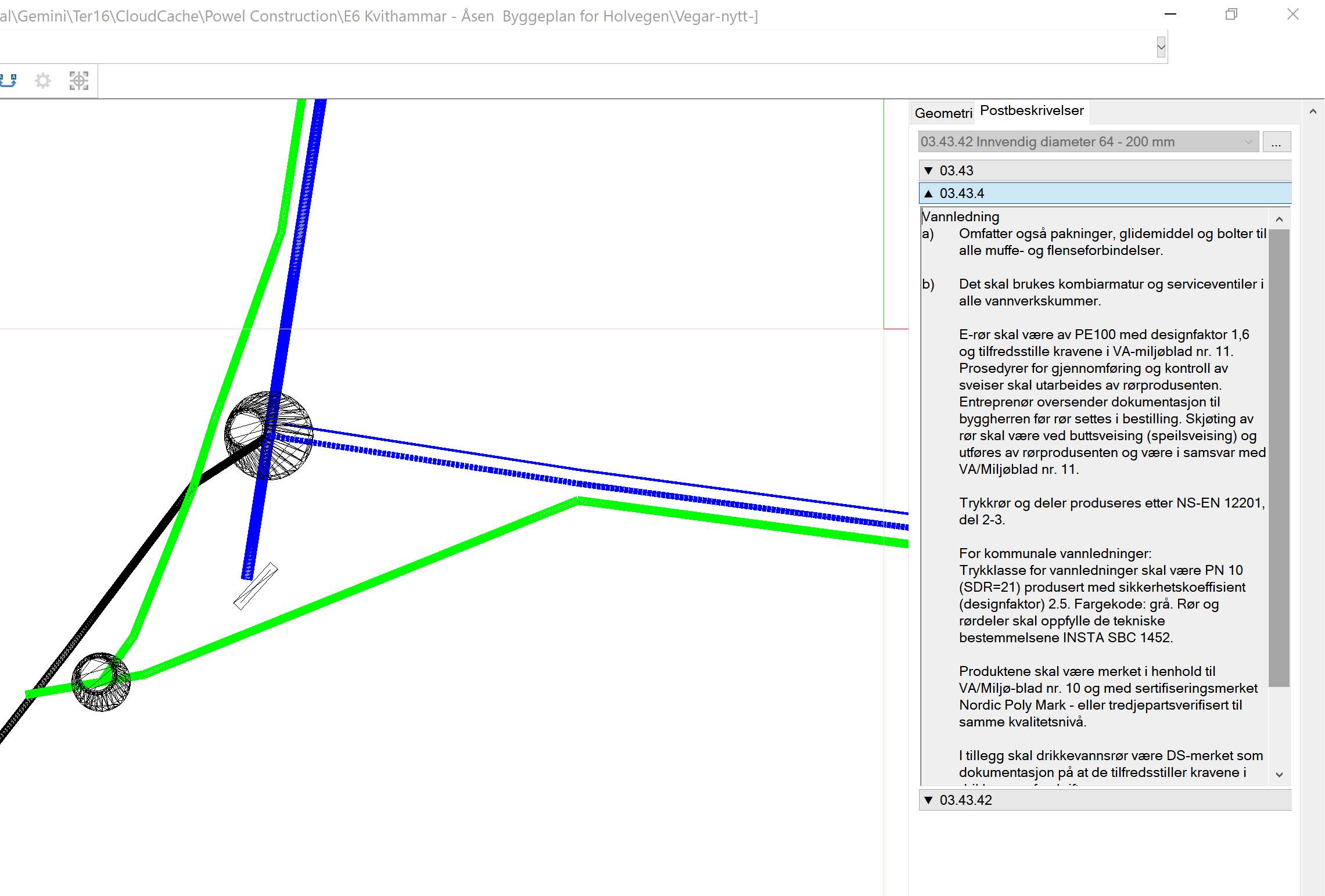

Resultatet i Gemini 3D Field blir at kontrakten dukker opp som en egen fane for IFC-elementer:

Merk

Metoden som beskrives fungerer også for DWG-filer.
