Kontrakter¶
Bruk denne dialogen til å velge kontrakt som brukes for å koble mengder mot kontraktposter (RS, stk., m, m² og m³).
Hvor finner jeg dialogen?¶
På verktøylinjen, velg ikonet for Innstillinger Gemini Terrain... - Prosjekt - Kontrakter.
Bruk av kontrakter¶
Dersom du i Gemini Terrain-prosjektet ønsker å koble mengder mot kontraktposter (RS, stk., m, m² og m³), huk av for Bruk kontrakter. Du har to metoder å velge kontrakt med kontraktposter på:
- Gemini Connected
- Lokal kontrakt
Advarsel
Det anbefales ikke å veksle mellom de to metodene etter at en metode først er valgt og registrering av mengder er startet.
Når valget Bruk kontrakter er aktiv vil kontraktpostene på filen være tilgjengelig både i massetyper og attributtene S_CONTRACTPOST, S_CONTRACTPOST2, S_CONTRACTPOST3 osv. i applag.
Gemini Connected¶
Ved denne metoden henter Gemini Terrain kontraktpostene fra Gemini Connected-prosjektet som skyprosjektet er en del av. Her kan du jobbe mot en eller flere kontrakter med eventuelle tilleggsarbeider.
Poster med postbeskrivelser for kontrakter og tilleggsarbeid tilgjengeliggjøres for Gemini Connected ved å enten:
- Laste opp fra Gemini ProAdm
- Opprette dem direkte i kontraktadministrasjonsverktøyet i Gemini Connected (for prosjekter uten tilgang til Gemini ProAdm)
Merk
De to metodene kan ikke kombineres.
Bruk knappen Administrer kontrakter... for å vise listen over kontrakter og kontraktposter, og administrere hvilke poster som skal vises til enhver tid. Funksjonen er nærmere beskrevet i egen dialoghjelp.
Advarsel
Ikke bytt metode (fra Gemini Connected til Lokal kontrakt) etter at registrering av mengder med Gemini QuantiFlow eller Gemini Metrix er startet.
Lokal kontrakt¶
Med Importer... kan du hente inn kontraktposter fra en eller flere XML-filer som er i henhold til standarden NS 3459.
Merk
NS 3459 er en standard som beskriver filformat ved overføring av elektronisk anbudsinformasjon. Du kan importere XML-filer med prisforespørsel og pristilbud.
Postbeskrivelsene importeres ikke ved denne metoden, så bruk av Gemini Connected for posthåndtering er å anbefale.
Etter import blir kontraktpostene lagt på tekstfilen ContractPosts.txt.
Excel er valgt som redigeringsverktøy for innholdet i denne tekstfilen. Dette for å gjøre innholdet mer oversiktlig og forenkle eventuell redigering. Trykk Rediger Excel... og programmet starter Excel og fyller ut innholdet i ContractPosts.txt.

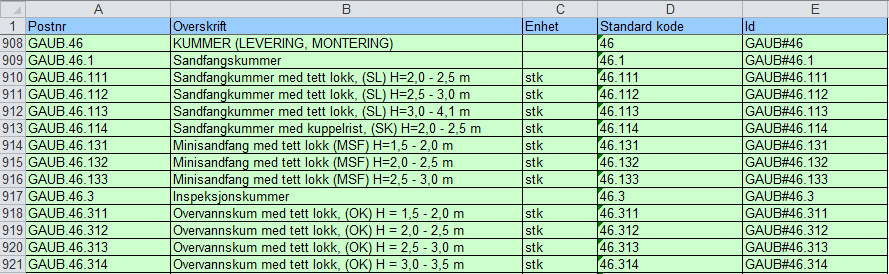

Redigering av kontraktposter i Excel
Kolonnebeskrivelse:
- Postnr.: Postnummer formatert for visning. Denne teksten trenger ikke å være entydig, og kan derfor ikke brukes som postidentifikasjon. Kan utelates.
- Standard kode: Dette er selve NS- eller Prosesskoden. Kan utelates.
- Id: Postidentifikasjon. Den er obligatorisk og skal være unik innenfor prosjektet.
Når du avslutter Excel får du spørsmål om å lagre ContractPosts.xls. Velger du å lagre er det ContractPosts.txt som blir oppdatert. ContractPosts.xls er en temporær fil som ikke blir lagret i prosjektet.
Ved import av XML-fil får du også med Prosjektnavn, Prosjekt-ID og Prosjektnummer for kontrakten. Denne informasjonen ser du direkte i dialogen.
Bruk i applikasjonslag og massetyper¶
Applikasjonslag¶
Programmet inneholder en del predefinerte systemegenskaper for applikasjonslag. En av dem er S_CONTRACTPOST. Ved å legge denne attributten til de ulike objekttypene i applikasjonslag, linje, punkt, polygon og triangelnett, får du listet opp aktuelle kontraktposter.
Ved behov kan S_CONTRACTPOST2, S_CONTRACTPOST3, og så videre også legges til som attributter, slik at ett objekt kan tilordnes flere ulike kontraktposter for mengderegistrering.
Som standardinnstilling lister programmet poster med følgende enheter for de ulike geometritypene i et applikasjonslag:
- Punkt: stk (antall)
- Linje: m (3D-lengde)
- Polygon: m² (2D-areal)
- Triangelnett: m² (3D-areal) eller m³ (volum)
Ved behov for å kunne registrere på poster med andre enheter enn i listen ovenfor, kan du huke av for Utvidet kontraktpostliste for objekter i applikasjonslag. Listen over tilgjengelige poster vil da utvides med enhetene som beskrevet nedenfor, slik at du for eksempel kan registrere et polygon på en stk-post:
| Geometritype | RS | Stk | m | m² | m² (3D) | m³ |
|---|---|---|---|---|---|---|
| Punkt | X | X | X | X | X | X |
| Linje | X | X | X | X | X | X |
| Polygon | X | X | X | X | X | X |
| Triangelnett | X | X | X | X | X | X |
| Punktsky | X | X | X | X | X | X |
Tips
Bruk malen Kontrakt.al_ for å opprette applag for mengderegistrering. Denne inneholder tre attributter for S_CONTRACTPOST for hver geometritype.
Massetyper¶
I dialogen for massetyper får du opp et eget felt for kontraktpost. Dette feltet lister opp aktuelle kontraktposter for de ulike beregningstypene, slik at volum får listet opp kontraktpostene med enhet m³, mens areal får listet opp kontraktpostene med m². Dersom mengden konverteres til for eksempel tonn, vil også kontraktposter med enhet tonn vises i listen.
Tips
Bruk avledet massetype dersom du ønsker bruke samme massetypedefinisjon mot flere kontraktposter.
