Innstillinger Gemini Terrain - Generelt

Bruk denne dialogen til å sette innstillinger som skal gjelde for hele prosjektet i Gemini Terrain.

Hvor finner jeg dialogen?

På verktøylinjen, velg ikonet for Innstillinger Gemini Terrain... - Prosjekt - Generelt.

Informasjon

I tillegg kan du også sette innstillinger som kun gjelder den enkelte tegning. Disse finner du under Tegningsinnstillinger.

Koordinatsystem/Høydesystem

I dette feltet velger du koordinatsystem og høydesystem (referansesystemet) som skal gjelde for prosjektet. Koordinatsystem og høydesystem for alle marked er tilgjengelig uavhengig av hva som er valgt under Språk og marked.

For standard applikasjonslag og landmålingsapplikasjonslag vil også koordinatsystem og høydesystem ligge lagret på filen. Lagene blir markert røde om det er avvik mellom prosjektet og applikasjonslaget sine innstillinger.

Når du har angitt høydesystem, vil programmet også vise informasjon om geoidemodell som er brukt.

Tips

Dersom du har valgt et koordinatsystem i Gemini Terrain-prosjektet får du opp en ekstra arkfane i den generelle dialogen for å måle avstander. Denne vil da også vise avstander korrigert for høyde/kartprojeksjon.

Origo for alle terrengmodeller

For tidligere versjoner av programmet måtte du sette prosjektorigo i nærheten av terrengmodellområdet for å ivareta nøyaktigheten i DDS-CAD sine basis-funksjoner. Dette er ikke lengre nødvendig da disse funksjonene nå takler store koordinater. For Gemini Terrain-prosjekt opprettet i versjon 10 og senere er det derfor naturlig å bruke origo 0,0.

Figur: N = Nord, E = Øst, A = Prosjektorigo, B (blått rektangel) = Terrengmodellområde, C (grønt område) = Prosjektdata

Hva skjer hvis jeg endrer origo?

Når du åpner Gemini Terrain-prosjekt som er opprettet i tidligere versjoner av programmet vil du se at origo ikke er 0,0. Hvis du endrer origo for disse Gemini Terrain-prosjektene vil dette kunne påvirke innholdet i tegningene. DDS-CAD kommandoer for primitiver, innsatte filer og JavaScript, etc. refererer til origo. En endring vil dermed forskyve dette innholdet i skjermen. Applikasjonslag, veger, kryss og byggegroper blir ikke påvirket av origo.

Advarsel

Endring av origo i eldre prosjekter kan føre til at eksisterende tegneelementer endrer posisjon i tegningen.

Terrengmodellområde

Terrengmodellområde angir hvor programmet skal beregne gridet for blant annet 3D-visning. Det er vanlig å sette terrengmodellområdet lik utstrekningen til datasettet ditt. Hvis dette ikke er definert når du importerer data første gang, så vil programmet automatisk opprette dette.

Terrenggrid

Informasjon

Brukermanualen beskriver applikasjonslag i detalj.

Som det fremgår av dokumentasjonen kan du definere et applikasjonslag som et sjikt (terrengoverflate/lag i grunnen). For disse lagene vil programmet beregne et terrenggrid. Grunnlaget for beregningen kan være ulike typer høydedata som:

• Kotelinjer
• Triangelnett
• Punktskyer

Terrenggridet bruker programmet ved: * 3D-visualisering * Masseberegning mellom lag * Masseberegning av kryss og byggegrop * Generering av lengde- og tverrprofiler i noen tilfeller

For å sikre at programmet alltid velger en høy tetthet ved disse beregningene har du en egen innstilling, Gridstørrelse brukt i beregninger, for dette. Hvis du ikke huker av for dette vil programmet bruke den generelle tettheten under tegningsinnstillinger.

Tilpass terrengmodellområde automatisk ved beregninger

Ved å huke av for dette valget vil det ved beregninger settes et eget terrengmodellområde rundt de objektene som beregnes. Slik oppnår du best mulig nøyaktighet, bedre ytelse og unngår å angi for lite terrengmodellområde for beregningen.

Merk

For Gemini Terrain-prosjekter etablert i en programversjon eldre enn 10 vil dette valget som default være av. For Gemini Terrain-prosjekter etablert i 10 og nyere vil det som default være på.

Det er også definert maks. antall punkter ved beregning og i tegning. Hvis du har en stor modell kan du øke størrelsen for å få ønsket tetthet på gridet. Merk at dette fort vil kunne kreve litt ressurser av PC-en.

Maks. avstand mellom punkt for polygonisering

Denne funksjonen angir grensen for når to punkter oppfattes som ett, og benyttes i funksjonene for:

• Opprett polygon fra linjer i applikasjonslag
• Masseberegning
• Topologiopprydding
• Fjern doble punkt

I Opprett polygon fra linjer i applikasjonslag kreves det at linjene er sammenfallende i skjæringspunktene (nodepunktene).

Med dette valget kan du sette kriterium for når programmet skal oppfatte linjer som sammenfallende. Er avstanden mellom endepunktene i to tilstøtende linjer større enn grenseverdien får du ikke utført polygoniseringen.

Figur: Illustrasjon av maksimal avstand mellom punkter for polygonisering

Flerbrukermodus

Du kan kjøre programmet i enbruker- eller flerbrukermodus. Enbrukermodus er default innstilling for nye lokale prosjekt.

Rettigheter til å redigere data i applikasjonslag og modeller (veg/byggegrop/kryss) blir automatisk satt når du åpner en tegning i enbrukermodus.

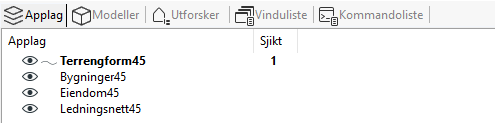

Figur: Illustrasjon av applagliste i enbrukermodus

I flerbrukermodus vil applikasjonslagene og modellene være låst for redigering og brukeren må selv åpne de han ønsker å endre for redigering. Når et objekt er åpnet for redigering av en bruker vil det være låst for andre brukere. De vil også se brukernavnet og tegnet # foran navnet på applikasjonslaget/modellen. Man åpner applikasjonslag for redigering ved å høyreklikke på applikasjonslaget i det vertikale listefeltet Applag og aktivere/deaktivere Åpen for redigering.

Figur: Flerbrukermodus hvor applaget Terrengform45 er låst av Tord**

Tilsvarende åpnes modeller for redigering ved å høyreklikke på modellen i det vertikale listefeltet Modeller og aktivere/deaktivere Åpen for redigering. Dette kan også utføres via funksjonen Lås På/Av, som er tilgjengelig på verktøysettet Planlegging, prosjektering og utførelse i terrengmodelltegning, og standardverktøyene i lengde-/tverrprofilredigering. Funksjonen er også tilgjengelig på høyreklikk eller hurtigtast [Shift]+[E].

Fremgangsmåte for å åpne et element for redigering

1. Høyreklikk på applikasjonslaget eller modellen i det vertikale listefeltet
2. Velg Åpen for redigering
3. Utfør ønskede endringer
4. Høyreklikk på elementet igjen og deaktiver Åpen for redigering når du er ferdig

Merk

Tilsvarende funksjonalitet blir benyttet i skyprosjekter.

For å oppnå hurtig åpning av tegninger ønsker du ikke å laste alle data umiddelbart. Applikasjonslag med visning av blir derfor ikke lastet. Unntaket er applikasjonslag brukt i sjikt. Applikasjonslagene som ikke er lastet får et minustegn foran lagnavnet som vist nedenfor.

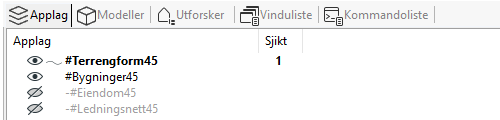

Figur: Ulastede applikasjonslag markert med minustegn

Dataene blir lastet når du:

• Setter applikasjonslaget aktivt
• Slår på visning av innholdet
• Åpner det for redigering
• Åpner egenskapsdialogen (dobbelklikk på applikasjonslaget)

Informasjon

Du kan lese mer om flerbrukermodus i brukermanualen.

Hurtigbuffer

Dette valget er aktuelt for flerbrukerprosjekt med lagring på nettverksdisker, eksempelvis i et Citrix-/VDI-miljø. Med dette valget lagres datafilene gmi/sfi/efi/xfi via personlig temp-katalog for å øke hastigheten.

Tips

Hvor stor ytelsesforbedring du får vil avhenge av flere faktorer som nettverkskonfigurasjon, nettverksdisker, viruskontroll, etc., men potensialet for hurtigere lagring er stort.
