Applikasjonslag - Opsjoner¶
Bruk denne dialogen til å inngi ulike opsjoner og innstillinger for et applikasjonslag.
Hvor finner jeg dialogen?¶
- Merk applikasjonslag (GMI) i vertikalt listefelt
- Høyreklikk og velg Egenskaper (eller dobbeltklikk)
- Velg fanen Opsjoner
Passivt lag¶
Ofte ønsker man å gjøre et lag mer "passivt", eksempelvis er det ikke alltid hensiktsmessig å ha alle punktene i høydekurver aktive for snapping. Med sjekkboksen Passivt lag løser du dette problemet. Du vil da ikke kunne snappe eller selektere objekter i plan- og 3D-visning. Videre vil objektlisten være tom med unntak av informasjon om at laget er passivt.
Merk også at opsjonen vil være nyttig for applikasjonslag med tusenvis av objekter. Ved å sette et applikasjonslag passivt behandles dataene som et objekt som igjen gir bedre ytelse i OpenGL.
Finn koblinger mellom linjer og polygoner¶
Dette valget brukes hovedsakelig ved eksport av FKB-data på SOSI-nivå 4, det vil si data som inneholder flater, eksempelvis veg-, eiendom- og plandata.
I utgangpunktet eksporteres linjer til .LINJE og polygon til .FLATE i SOSI-filen. Etter SOSI-standarden har flater kobling til linjeobjekter som bestemmer geometrien til flaten. Under eksport vil derfor hver flate få opprettet et linjeobjekt som flaten refererer til.
Dersom vi huker av for Finn koblinger mellom linjer og polygoner vil imidlertid programmet først søke igjennom eksisterende linjeobjekter i applikasjonslaget og sjekke om disse faller sammen med polygonobjektet. Hvis slike koblinger finnes vil programmet bruke disse og ikke danne nye linjer under eksport. Da får vi korrekte filer på SOSI-nivå 4. Lag som har dette valget huket av får et rødt polygonsymbol i applikasjonslaglisten.
Bruk som tittelfelttegning¶
I en del tilfeller tegner du tittelfeltet i et applikasjonslag, eksempelvis for reguleringsplaner og dokumentasjon av landmålte data. Da må du blant annet slå av Bruk prosjektorigo og Vis område med farge, samt sette symbolskala=100 under tegningsinnstillinger. Ved å huke av for Bruk som tittelfelttegning vil disse innstillingene bli satt automatisk hvis du bruker applikasjonslaget som mal ved en senere anledning.
Koble attributter til tegningslag (type Bygg)¶
Med denne opsjonen kan du koble en attributt eller egenskap i applikasjonslaget til DDS-CAD tegningslag. Egenskapen blir koblet mot tegningslag av type Bygg.
Valget er spesielt nyttig for data importert fra 3D DWG. Ved å velge egenskapen Layer kan du jobbe med samme lagstruktur som i DWG-filen. Du kan da bruke DDS-CAD sin funksjon for å slå av/på visning av disse lagene. Merk at data som er slått av med DDS-CAD sin funksjon blir grå i det horisontale listefeltet for applikasjonslag. Avansert snitt i Gemini profilgenerator vil også bruke denne lagdelingen, samt DDS-CAD sin eksportfunksjon som du finner på menyen Fil.
Merk at du kan koble flere attributter til et tegningslag, og da vil kombinasjonen av disse danne lagnavnet. Trykk på knappen Avansert for å definere dette.
Bruk eget tegningslag (type Bygg) for påskrifter¶
Valget legger påskriftene i applikasjonslaget på eget tegningslag med postfix _Label. Kun tilgjengelig når også Koble attributter til tegningslag (type Bygg) også er huket av.
Merk knekkpunkter i linjer og polygoner¶
Med dette valget får du merket punkter i linje- og polygonobjekter i plan- og 3D-visning.
Dette er eksempelvis nyttig å ha på når du redigerer landmålte data.

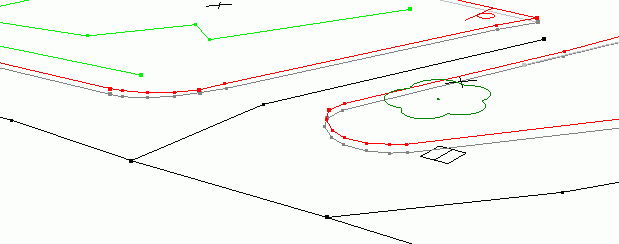

Markering av knekkpunkter
Tillat grips redigering av triangelnett i 3D¶
Med dette valget kan du redigere triangelnett med grips i 3D. Du kan kun jobbe mot ett triangelnett om gangen. Vi aktiverer grips på vanlig måte via statuslinjen. Du får da grips på de 1000 nærmeste punktene rundt siktelinjen (fokalpunktet). I tillegg må øyepunktet være nærmere enn 50 meter. Punktutvalget er dynamisk og vil endre seg når du beveger deg i modellen.
Eksempelvis kan denne muligheten komme til nytte etter en 3D-triangulering. De fleste har opplevd at modellen er nesten helt slik de vil ha den, men at de bare skulle ha flyttet noen triangler.

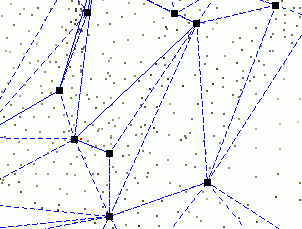

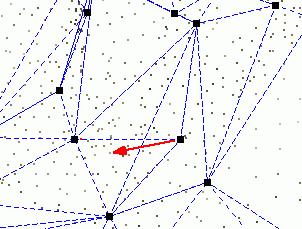

I eksempelet snapper vi gripspunktet inn på et annet punkt i punktskyen
Brukerne må gjøre et bevist valg for å tillate gripsredigering av triangelnett. Dette er gjort for at du ikke ved et uhell skal ødelegge triangelnettet.
Bruk penntabell type¶
Du kan velge hvilken type i penntabellen som skal være aktiv i applaget.
Eksempelvis kan du velge type Diverse som blant annet inneholder alle DWG-pennene. Denne typen er eksempelvis default for DWG-malen.
Eksempel på valg av penn
Sett triangelnettmaterial etter pennfarge¶
Med dette valget vil triangelnett automatisk få et material med samme farge som valgt penn. Materialvalget under redigering av presentasjonsregel er deaktivert med denne innstillingen aktiv.

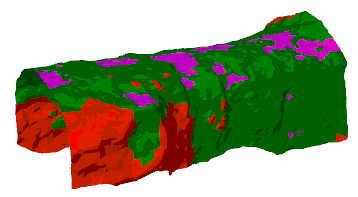

Valget kan eksempelvis være nyttig ved presentasjon av differansemodeller
Arv attributtverdier fra merket objekt ved manuell opprettelse av nye objekter¶
Du kan styre om du ønsker å arve egenskaper eller ikke når du oppretter nye applikasjonslagsobjekter (punkt, linje, tekst, polygon).
Det fungerer på følgende måte:
- Hvis arv er deaktivert, arver du aldri
- Hvis arv er aktivert, arver du fra det merkede objektet (eller arver ikke hvis ingenting er valgt)
Merket objekt må ligge i samme applikasjonslag og være av samme type som de som opprettes.
Antall desimaler¶
Her kan du bestemme hvor mange desimaler du ønsker å få fram for nord, øst, høyde, vinkel, avstand, areal, volum og diverse andre tall i objektlisten.
Desimalinnstillingene brukes for objektlistene. Merk at ved kopiering til Excel setter vi midlertidig alle desimaler til 6 for best mulig nøyaktighet.
