Sol-/skyggekart

Bruk denne dialogen til å lage sol-/skyggekart. Utgangspunktet er en terrengmodell, og resultatet er polygoner for områder med og uten sol.

Hvor finner jeg dialogen?

På verktøyboksen for Planlegging, prosjektering og utføring i terrengmodelltegning, velg Lag temakart (landskapsanalyse)...

Solens posisjon

Programmet beregner skyggen i henhold til solens posisjon. Du kan legge inn Solhelling og Innfallsvinkel manuelt, eller velge Rediger sol... for å få beregnet disse verdiene automatisk basert på valgt tid og sted.

Solhelling (Inklinasjon)

Vinkelen mellom solens retning og horisontalplanet.

Innfallsvinkel (Asimut)

Lysets innfallsvinkel i XY-planet i forhold til himmelretning nord. Vinkelen måles med klokken.

Datagrunnlag

Funksjonen bruker gridmodellen, men du kan også ta hensyn til bygninger og 3D-objekter som er satt inn i tegningen.

Utføre analysen

Når solens posisjon er bestemt, lager du sol-/skyggekart med knappen Utfør. Etter at analysen er utført, kan du lime inn polygonene på et applikasjonslag. Programmet inneholder en mal med presentasjonsregler som kan brukes når du oppretter applikasjonslaget.

Eksempler

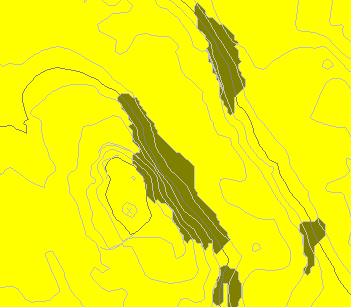

Sol-/skyggeanalyse mot terrenggrid

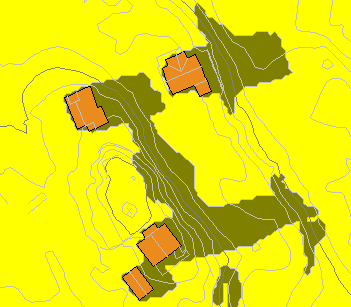

Sol-/skyggeanalyse mot terrenggrid og 3D-objekter
