Synlighetskart

Bruk denne dialogen til å lage synlighetskart. Datagrunnlaget er en terrengmodell, og resultatet er polygoner for områdene du kan se eller ikke se.

Hvor finner jeg dialogen?

På verktøyboksen for Planlegging, prosjektering og utføring i terrengmodelltegning, velg Lag temakart (landskapsanalyse)...

Funksjonen bruker gridmodellen, men du kan også ta hensyn til bygninger og 3D-objekter som er satt inn i tegningen.

Øyepunkt og siktepunkt kan du legge inn manuelt eller ved å peke i skjermen (Pek...). Merk at knappen Pek... henter terrenghøyden, og at du derfor må legge til objektets høyde manuelt.

Du gjør et felt i tabellen aktivt for redigering ved å trykke [F2] eller klikke venstre museknapp. I redigeringsmodus kan du flytte mellom kolonnene med [Tab] og [Shift]+[Tab]. Tilsvarende kan du bytte rad med piltastene opp og ned. Merk at piltastene også kan brukes til å flytte mellom felt når du ikke er i redigeringsmodus.

I dialogen kan du lage utsiktskart eller synlighetskart. For synlighetskart ønsker du å finne områdene hvor et objekt er synlig fra, for eksempel et bygg. I dette tilfellet legger du inn punktene som omkranser objektet. Programmet sjekker da hvert gridpunkt i terrengmodellen for om objektet er synlig fra dette punktet eller ikke. Resultatet blir polygoner for områdene hvor du kan se objektet.

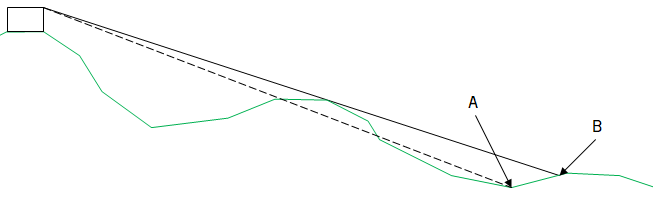

Synlighetsanalyse: A = Punkt objektet ikke er synlig fra, B = Punkt objektet er synlig fra

Utføre analysen

Når punktene er lagt inn i listen, lager du utsikts- eller synlighetskartet med knappen Utfør. Etter at analysen er utført, kan du lime inn polygonene på et applikasjonslag. Programmet inneholder en mal med presentasjonsregler som du kan bruke når du oppretter applikasjonslaget.

Eksempel på utsiktskart

I kartet får du polygoner for områdene som er synlige og ikke synlige. I tillegg er punktet markert med et symbol.

Eksempel på utsiktskart med synlige og ikke-synlige områder
