Eksposisjonskart¶
Bruk denne dialogen til å lage eksposisjonskart (helningsretningskart). Utgangspunktet er en terrengmodell, og resultatet er polygoner for de ulike helningsretningene.
Hvor finner jeg dialogen?¶
På verktøyboksen for Planlegging, prosjektering og utføring i terrengmodelltegning, velg Lag temakart (landskapsanalyse)...
Om eksposisjonskart¶
Eksposisjonskartet identifiserer helningsretningene. Disse intervallene definerer du med kompassretninger (0 mot nord).
Kompassretninger for definisjon av helningsretning
Angi helningsretninger¶
Du kan taste inn helningsretningene manuelt i listen eller hente inn et utgangspunkt med knappen Standard.
Redigering av verdier¶
Du gjør et felt i tabellen aktivt for redigering ved å trykke [F2] eller klikke venstre museknapp. I redigeringsmodus kan du flytte mellom kolonnene med [Tab] og [Shift]+[Tab]. Tilsvarende kan du bytte rad med [Pil opp] og [Pil ned].
Merk
Piltastene kan også brukes til å flytte mellom felt når du ikke er i redigeringsmodus.
Utføre analysen¶
Når helningsretningene er definert, lager du eksposisjonskart med knappen Utfør. Etter at analysen er utført, kan du lime inn polygonene på et applikasjonslag. Programmet inneholder en mal med presentasjonsregler som du kan bruke når du oppretter applikasjonslaget.
Eksempel på eksposisjonskart

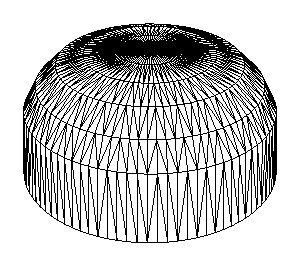

Triangelmodell av en tilnærmet halvkule
Følgende intervaller er definert:
| Fra | Til | Retning |
|---|---|---|
| 315 | 45 | Øst |
| 45 | 135 | Nord |
| 135 | 225 | Vest |
| 225 | 315 | Sør |
| -1 | -1 | flatt |
I dette tilfellet får du fire polygoner:
- Ett hvor det heller mot øst
- Ett hvor det heller mot nord
- Ett hvor det heller mot vest
- Ett hvor det heller mot sør
Resulterende eksposisjonskart med fargekodede helningsretninger
