Helningskart¶
Bruk denne dialogen til å lage helningskart (bratthetskart). Utgangspunktet er en terrengmodell, og resultatet er polygoner for de ulike helningsintervallene.
Hvor finner jeg dialogen?¶
På verktøyboksen for Planlegging, prosjektering og utføring i terrengmodelltegning, velg Lag temakart (landskapsanalyse)...
Angi helningsverdier¶
Du kan taste inn terrenghelningene manuelt i listen eller hente inn et utgangspunkt med knappen Standard. Helningen kan angis på flere måter:
- Grader
- Prosent (promille)
- Forholdstall
Redigering av verdier¶
Du gjør et felt i tabellen aktivt for redigering ved å trykke [F2] eller klikke venstre museknapp. I redigeringsmodus kan du flytte mellom kolonnene med [Tab] og [Shift]+[Tab]. Tilsvarende kan du bytte rad med [Pil opp] og [Pil ned].
Merk
Piltastene kan også brukes til å flytte mellom felt når du ikke er i redigeringsmodus.
Ved å trykke på knappen Standard kan du hente predefinerte forslag.
Eksempel på helningsangivelse
Helningen i figuren kan gis som 45 grader, 100 prosent eller 1:1.
Utføre analysen¶
Når terrenghelningsintervallene er definert, lager du helningskartet med knappen Utfør. Etter at analysen er utført, kan du lime inn polygonene på et applikasjonslag. Programmet inneholder en mal med presentasjonsregler som du kan bruke når du oppretter applikasjonslaget.
Eksempel på helningskart
Triangelmodell av en tilnærmet halvkule
Følgende intervaller er definert:
| Forholdstall | Beskrivelse |
|---|---|
| 0.050 | 1:20 |
| 0.100 | 1:10 |
| 0.333 | 1:3 |
| 1 | 1:1 |
I dette tilfellet får du fem polygoner:
- Ett for intervallet 0 (flatt) – 0,05
- Ett for intervallet 0,05 – 0,1
- Ett for intervallet 0,1 – 0,333
- Ett for intervallet 0,333 – 1,000
- Ett for intervallet 1,000 – 100000 (tilnærmet loddrett)

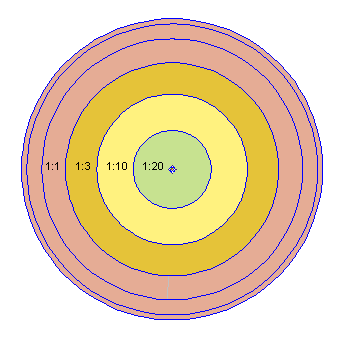

Resulterende helningskart med fargekodede helningsintervaller
