Analyse opsjoner

Bruk denne dialogen til å angi opsjoner for analyser av terrengmodellen.

Hvor finner jeg dialogen?

På verktøyboksen for Planlegging, prosjektering og utføring i terrengmodelltegning, velg Lag temakart (landskapsanalyse)...

Rydd triangler med spisse vinkler langs øykanter

Med opsjonene Fjern triangler mindre enn (for eksempel 30 m²) og Fjern triangler med vinkel mindre enn (for eksempel 35 grader), forsøker programmet å fjerne triangler som er "peaks".

Merk

Dette gjelder enkelttriangler, ikke øyer. Programmet leter etter spisse triangler som har to sider som er naboer til et annet og samme intervall, og som tredje nabo samme intervall som trianglet selv.

Eksempel på rydding av spisse vinkler

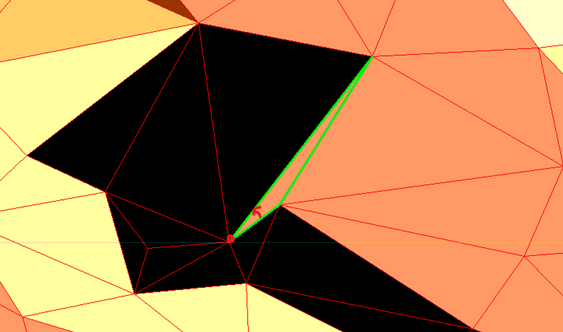

Triangel med spiss vinkel før rydding

Hvis vinkelen i interessepunktet er mindre enn angitt, og trianglets areal er mindre enn angitt, vil dette trianglet flyttes til å tilhøre et annet intervall.

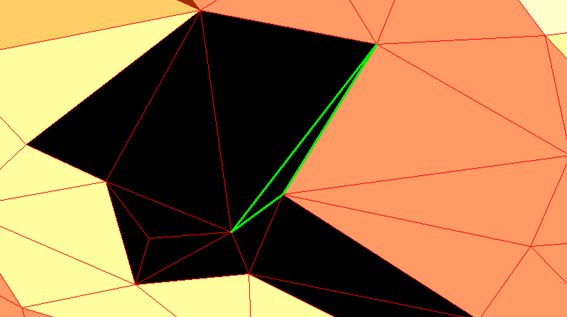

Triangel etter rydding av spisse vinkler

Informasjon

Trianglene har skiftet til å tilhøre et annet intervall, slik at unødig støy fjernes fra resultatet.

Analyseprosess

Analysen foregår slik:

1. Hvert triangel innenfor begrensningspolygonet får beregnet sin verdi (helning, sol/skygge, osv.).
2. Trianglene grupperes til sitt intervall, og under dette nivået igjen til øyer:
3. Dersom trianglene har felles kanter med andre triangler, legges de til samme øy.
4. Et nytt triangel som kommer til i et intervall, kan koble sammen øyer.

Etter denne prosessen kan et ufiltrert utsnitt av et resultat se slik ut:

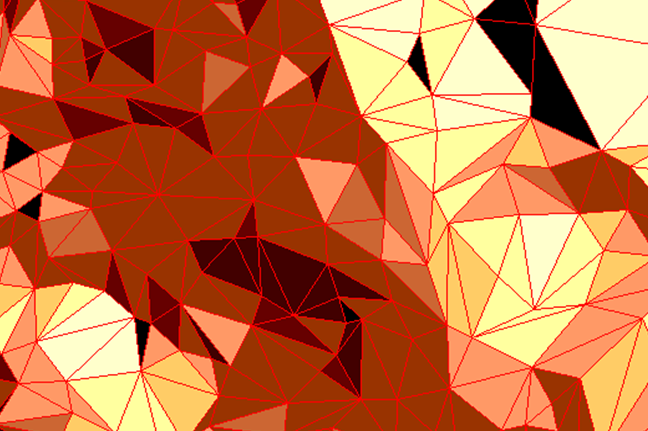

Ufiltrert analysresultat med mange små områder

Rydd opp i små arealer uten interesse

Med opsjonen Fjern øypolygoner mindre enn (for eksempel 50 m²) kan du rydde i resultatet. Øyene i hvert intervall gjennomgås fra minste til største areal, og dersom arealet er under angitt verdi, slås de sammen med en øy i et annet intervall. Den lengste triangelkanten som er nabo til et annet intervall, bestemmer hvilket intervall og øy i intervallet den skal kobles til.

Eksempel på rydding av små områder

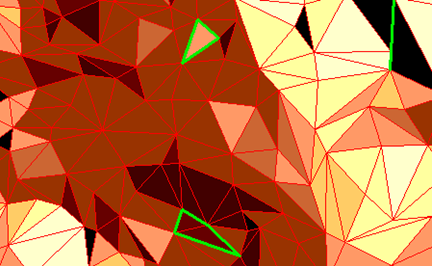

Resultat før rydding av små områder

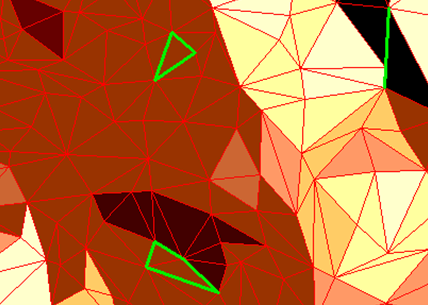

Resultat etter rydding av små områder

Informasjon

Øypolygonene har skiftet til å tilhøre et annet intervall, slik at unødig støy fjernes fra resultatet. Med dette valget kan du unngå å fange opp for mye variasjon innen et område.
