Egenskaper WMS

Bruk denne dialogen til å sette opp WMS-lag.

Hvor finner jeg dialogen?

Merk WMS-lag i vertikalt listefelt, høyreklikk og velg Egenskaper...

Om WMS-tjenester

Gemini Terrain kan koble seg til tjenester som støtter protokollen WMS-C.

WMS-tjenestene kan være både standard WMS-tjeneste eller en tjeneste med pregenererte kartbilder (fliser). Disse tjenestene er nærmere beskrevet nedenfor.

Vi kan velge om vi vil bruke terrengmodellområdet eller skjermområdet. Bruker vi terrengmodellområdet så vil ikke bilde bli oppdatert ved zoom. Det har samme oppløsning uavhengig av skjermområde. Ved bruk av terrengmodellområde er det verdien Maks. antall piksler i rasterbilder i dialogen Tegningsinnstillinger som styrer antall piksler i bildet. Bildet genereres på nytt hver gang vi endrer størrelsen på terrengmodellområdet.

Vi må oppgi cache-mappe, det vil si hvor programmet skal legge nedlastede bilder. Default oppretter programmet en cache-mappe direkte under prosjektmappen. Videre må vi angi utløpstid for nedlastede hurtigbufrede (cached) bilder. Med dette valget kan vi sette en utløpstid slik at vi alltid får de nyeste bildene når serverinnholdet endres ofte. Eksempelvis vil dette være nyttig på anlegg hvor vi  gjerne flyr over byggeplassen og publiserer nye bilder hver dag.

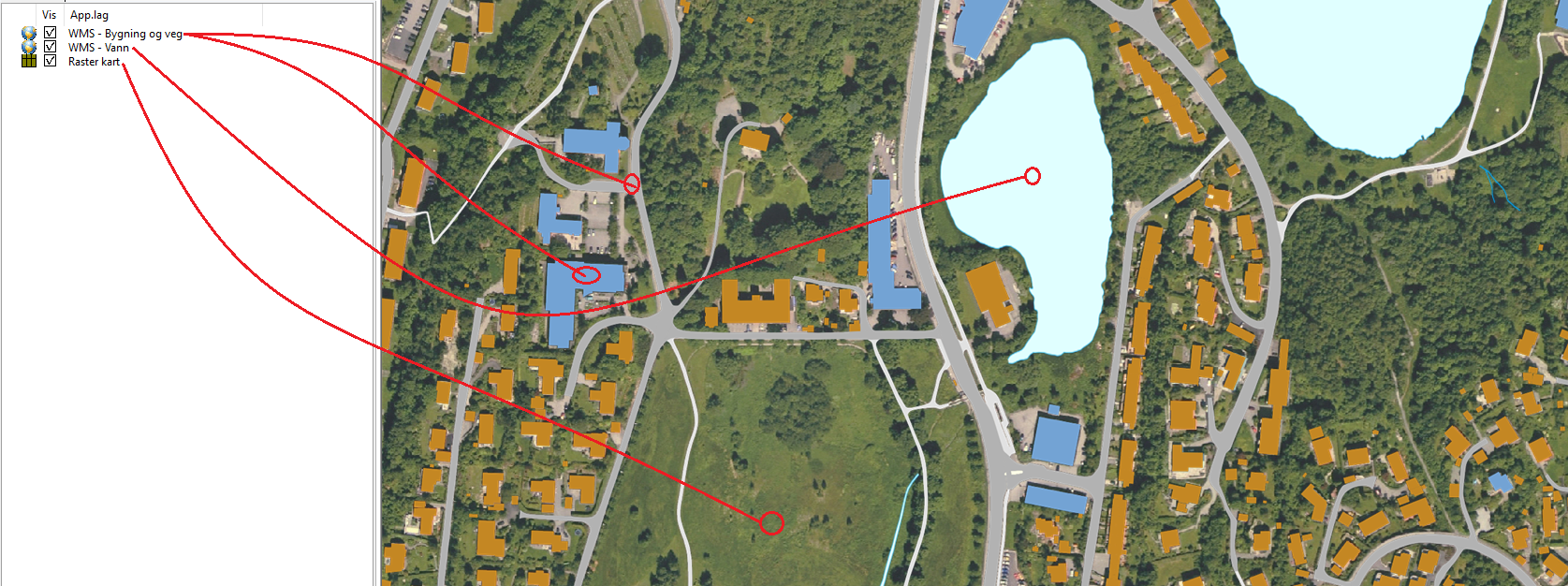

WMS-lag med delvis dekning

WMS-lag trenger ikke å være heldekkende. Det er mulig å blande flere WMS-lag eller WMS-lag med ortofoto, slik at områder som ikke er fullstendig dekket av ett enkelt WMS-lag blir gjennomsiktige.

Oppsett av WMS-lag

Standard WMS-tjeneste

Fremgangsmåte

  1. Høyreklikk i vertikalt listefelt og velg Opprett
  2. Velg WMS-server, skriv inn navn på laget og trykk Opprett
  3. Velg URL i nedtrekkslisten eller legg den inn manuelt. Du kan for eksempel kopiere URL-er fra diverse nettsider som tilbyr slike tjenester
  4. Velg lagene du vil ha med
  5. Koordinatsystemet henter programmet fra Innstillinger Gemini Terrain... - Prosjekt - Generelt
  6. Endre standard cache-mappe hvis ønskelig (programmet foreslår en undermappe til prosjektmappen)
  7. Trykk OK

Kartverkets cache-tjeneste

Fremgangsmåte

  1. Høyreklikk i vertikalt listefelt og velg Opprett
  2. Velg WMS-server, skriv inn navn på laget og trykk Opprett
  3. Velg URL i nedtrekkslisten eller legg den inn manuelt
  4. Velg karttypen (laget) du vil bruke, for eksempel Matrikkel_bakgrunn
  5. Koordinatsystemet henter programmet fra Innstillinger Gemini Terrain... - Prosjekt - Generelt
  6. Endre standard cache-mappe hvis ønskelig (programmet foreslår en undermappe til prosjektmappen)
  7. Trykk OK

Bruk av WMS-lag

Programmet henter ned data i bakgrunnen. Du vil se en melding i statusfeltet når data lastes ned. Dette kan ta noe tid første gang, men du kan arbeide som normalt i mellomtiden.

Detaljnivå i raster

Dersom du arbeider med små terrengmodellområder og har aktivert Bruk terrengmodellområde i stedet for skjermområde, kan Detaljnivå i raster under Tegningsinnstillinger være satt for høyt i forhold til WMS-tjenestens begrensning på zoom-nivå. Opplever du at WMS-laget tilsynelatende ikke lastes, forsøk å redusere verdien for Detaljnivå i raster.

Anbefalt pikselverdi

Dersom du setter verdien for Detaljnivå i raster kunstig høyt, blir minnebruken veldig høy og det går tregt å hente bilder fra WMS-servere. OpenGL og LightWorks kan ha ulik toleranse for dette. Med bakgrunn i at flere av Kartverkets WMS-tjenester har en maksimal pikselverdi på 4096, anbefaler vi å benytte denne verdien også i Gemini Terrain.

WMS-tjenester

WMS er en tjeneste der en server på forespørsel kan sende kartutsnitt i form av rasterfiler tilbake til brukeren, enten direkte i nettleseren, en webapplikasjon eller en desktopapplikasjon.

Kartverkets WMS-tjenester

På Kartverkets nettsider finner du nærmere informasjon om offentlige WMS-tjenester. Her finner du også URL-er til WMS-tjenestene. I Gemini Terrain har vi lagt inn tjenestene med status "Godkjent".

Kartverkets cache-tjeneste

Denne tjenesten baserer seg på et hurtiglager med pregenererte kartbilder eller fliser (tiles) på 256x256 piksler i predefinerte målestokker (zoomnivåer).

Mer informasjon

Du kan lese mer om denne tjenesten på Kartverkets nettsider. Her finner du også URL-en til WMS-C: http://opencache.statkart.no/gatekeeper/gk/gk.open

Innlogging

BAATm-innlogging ble tatt bort i versjon 11 av Gemini Terrain. Dette skyldes overgang til programvaremoduler som ikke støtter den spesielle BAAT-innloggingen hos Geonorge.

Kunder med abonnement på f.eks. Norge i bilder kan legge inn sin IP-adresse hos kartverket.

Det er to alternativer:

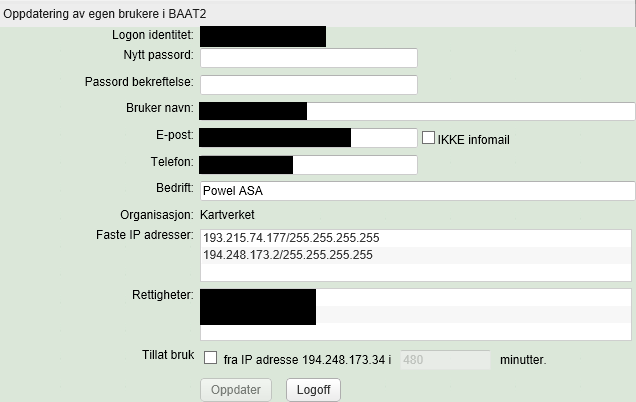

  1. Legge inn midlertidig (tidsbegrenset) IP-adresse.
    Denne bruker vi typisk når vi er ute på forskjellige anlegg.
    For Geonorge kan du bruke følgende link:

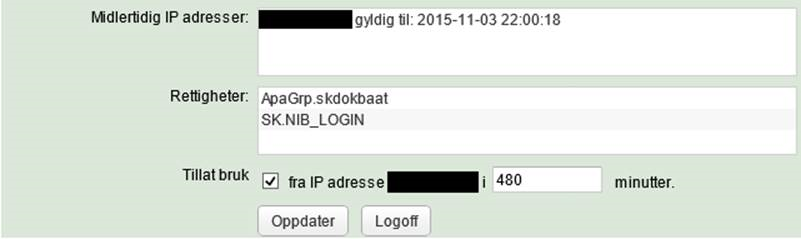

Huk av for Tillatt bruk og trykk Oppdater (endre eventuelt antall minutter). Når tiden er ute må du manuelt gjenta denne operasjonen. 2. Sende e-post til kartverket med faste IP-adresser.
Dette vil typisk gjøres for IP-adressen til kontoret.
Bruk eksempelvis post@norgedigitalt.no og beskriv hva som skal legges til f.eks. slik: "Vi ønsker å registrere nnn.nn.nn.nn som en fast IP-adresse i BAAT-løsning. Brukernavn er nnnn."

Feilsøking

Vanlige problemer

  • Målestokkterskel: Noen lag i tjenester har målestokkterskel. Opplever du at et lag du har valgt forsvinner, kan det være at du står i en målestokk som ikke støttes.
  • Flere lag feiler samtidig: Dersom du har valgt flere lag for en tjeneste og ett av dem feiler, vil alle lagene feile og ingen data vises. Den eneste måten å teste dette på er å fjerne lagene ett for ett fra applikasjonslaget for å finne det feilende laget.
