Konturer/kopier terrenggrid

Bruk denne dialogen til å konturere terrenggridet (lage høydekurver, koter) eller kopiere terrenggridet til en punktsky.

Hvor finner jeg dialogen?

På høyre museknapp i det vertikale listefeltet, velg Konturer/kopier terrenggrid...

Begrensninger for utvalg

Hvis et polygon er valgt på forhånd, tas kun koter og gridpunkter innenfor dette polygonet med.

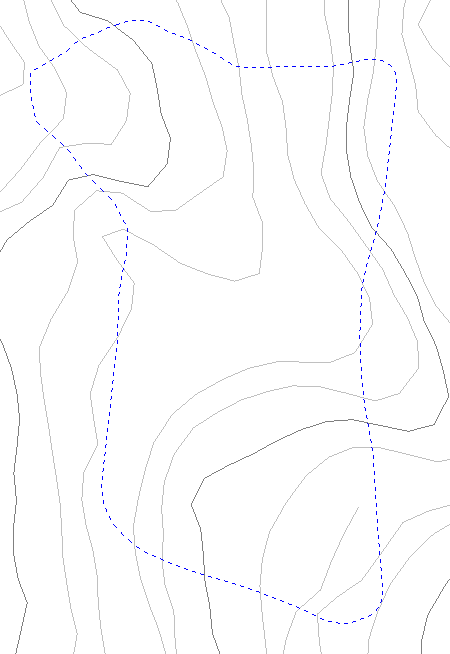

Eksempel på begrensningslinje

Hvis ikke et polygon er valgt, gjelder hele terrengmodellområdet.

Differansesjikt

Dette valget brukes til å lage isolinjer for differanser mellom to sjikt. En isolinje på et kart er en linje trukket gjennom punkter med samme verdi.

Eksempel

Hvis du ønsker å finne linjen der to lag skjærer hverandre:

• Med kun valgt sjikt og differansesjikt satt til 00: Ingen, får du resultater tilsvarende det valgte sjiktet.
• Med differansesjikt satt til et av de øvrige sjiktene i tegningen, får du resultater tilsvarende forskjellen mellom valgt sjikt og differansesjikt.
• I skjæringspunktet mellom valgt sjikt og differansesjikt vil høyde 0 tilsvare skjæringen mellom de to sjiktene.

Resultatalternativer

Det finnes to resultatalternativer i funksjonen:

1. Koter generert fra terrenggrid

Genererer høydekurver ut fra valgt sjikt. Brukeren setter innstillinger for ekvidistanse og egenskapskode.

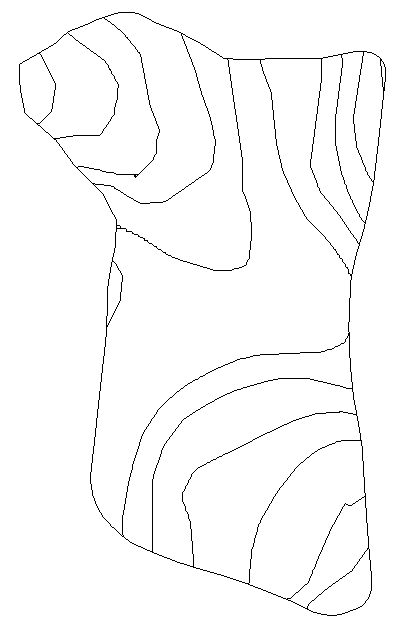

Eksempel på koter generert fra terrenggrid

2. Terrenggrid kopiert til punktsky

Kopierer gridpunkter til punktskyobjekt.

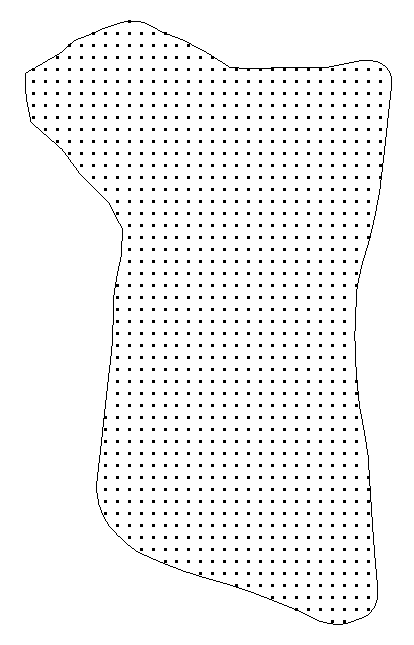

Eksempel på terrenggrid kopiert til punktsky

For dette alternativet kan du også huke av for å ignorere gridpunkt i flate områder, og trekke ut sammenfallende linjesegmenter fra et applikasjonslag. Metodene for dette er nærmere beskrevet nedenfor.

Resultatapplikasjonslag

Du kan velge hvilket applikasjonslag resultatet skal havne på.

Tips

Hvis du velger blank for resultatapplikasjonslag, havner dataene på utklippstavlen. Da kan du lime det inn på det applikasjonslaget du ønsker.

Metode for å fjerne punkt i flate områder

Dette valget gir et grid som egner seg bedre til triangulering, siden overflødige punkt blir fjernet og gir et mindre triangelnett.

Fremgangsmåte

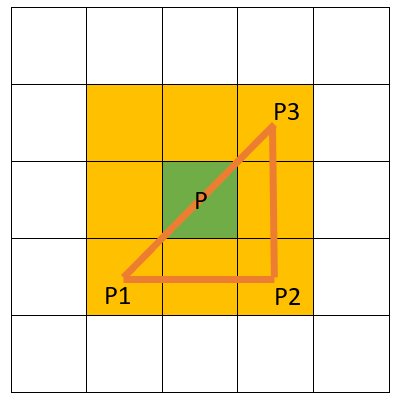

Illustrasjon av metode for å fjerne gridpunkt

For et gridpunkt P:

1. Beregn høyder for P og alle naboer (9 celler)
2. Kontroller at alle 9 cellene er innenfor begrensningskontur
3. Beregn 3D-planligning ved hjelp av gridpunkt P1, P2, P3
4. Hvis alle 9 punkt har et Z-avvik fra beregnet plan som er mindre enn minimumsparameteren, blir gridpunkt P fjernet

Informasjon

Metoden sikrer at gridpunkt i nærheten av skarpe kanter og begrensningskontur blir beholdt.

Metode for å trekke ut linjesegmenter

For å få en best mulig triangelmodell kan du supplere punktskyen med bruddlinjer.

Prosess for å trekke ut linjesegmenter

Du må ha et applikasjonslag med bruddlinjene som har vært med på å definere inngrepet i terrenggridet, eksempelvis:

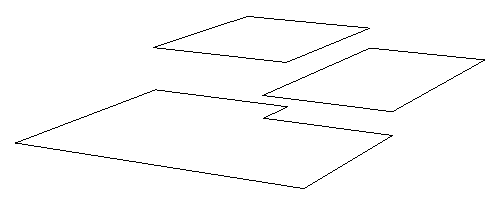

Originale bruddlinjer som definerer inngrepet i terrenget

Da kan du trekke ut de linjesegmentene som fremdeles sammenfaller med de skarpe knekkene i punktskyen:

1. Alle linjene blir splittet opp i små linjesegmenter i henhold til gridstørrelsen
2. Linjebiter som sammenfaller med skarpe kanter blir deretter sammenføyd igjen
3. Overflødige punkt blir fjernet

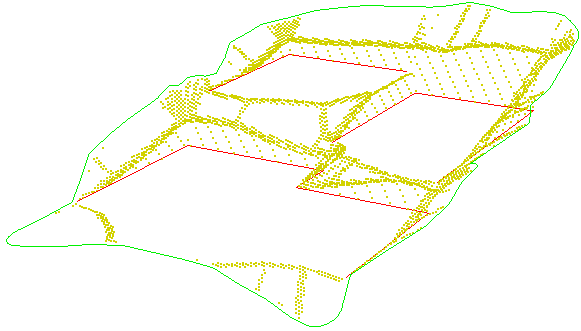

Ekstraherte linjesegmenter som sammenfaller med skarpe knekker

Disse linjene bidrar til å ivareta skarpe knekker i den påfølgende trianguleringen:

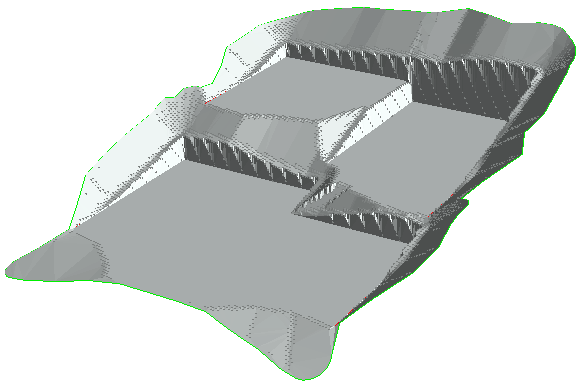

Resulterende triangulering med veldefinerte skarpe knekker
