Lag volumobjekter / fyll hull i triangelnett

Bruk denne dialogen til å lukke triangelnett slik at de danner et volumobjekt, eller til å fylle hull i triangelnett selv om det ikke er mulig å lage volumobjekt.

Hvor finner jeg dialogen?

På hurtigmenyen i terrengmodelltegning, velg Verktøy - Lag volumobjekt / Fyll hull i triangelnett...

Bruk av dialogen

Funksjonen benytter to kriterier for å avgjøre om et hull skal fylles:

• Maksimal omkrets
• Maksimalt 3D-areal

Programmet sjekker først hullets omkrets mot oppgitt kriterium. Hvis omkretsen er mindre enn grensen, sjekkes neste kriterium. Hvis også 3D-arealet er mindre enn grensen, fylles hullet. Begge kriteriene må være oppfylt for at hullet skal fylles.

Merk

To kriterier er lagt inn fordi kvadratiske og rektangulære hull kan ha omtrent samme areal, men store forskjeller i omkrets.

Eksempel

Innstillinger:

• Maksimal omkrets: 5
• Maksimalt 3D-areal: 2

Eksempel på hull som fylles

Eksempel på hull som ikke fylles

Praktiske eksempler

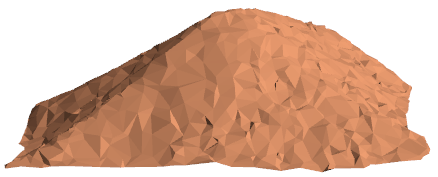

Innmålt eller skannet grushaug

Du kan bruke funksjonen til å lukke triangelnettet for en innmålt eller skannet grushaug. Da beregnes volumet, som blant annet vises i det horisontale listefeltet for triangelnett.

Eksempel på lukking av triangelnett for volumberegning

Importert konstruksjon fra CAD

Importerte volumer i CAD-konstruksjoner blir triangelnett i Gemini Terrain. I noen tilfeller opplever du at disse ikke blir volumobjekter. Hvis dette skyldes at triangelnettene ikke er 100 % lukket, kan du bruke funksjonen til å fikse dette.
