Klistre til sjikt¶
Bruk denne dialogen til å klistre et objekt (punkt, linje, tekst, polygonobjekt) eller linjepunkt i linje, polygon, eller linjedefinisjon til et sjikt i tegningen.
Hvor finner jeg dialogen?¶
På høyre museknapp i horisontalt listefelt, eller i dialogen for objektets geometriegenskaper, velg Klistre til sjikt.
Bruk av dialogen¶
Fremgangsmåte
- Merk objektet i horisontalt listefelt, eller åpne egenskapsdialogen for objektet (gjelder ikke punkt).
- Trykk høyre museknapp i listefelt og velg Klistre til sjikt....
- Velg om du skal klistre til Triangelnett eller Terrenggrid, og trykk OK.
Klistre til triangelnett¶
Hvis du huker av for triangelnett, blir alle eksisterende punkt klistret. I tillegg opprettes det punkt på alle triangellinjer, slik at objektet i sin helhet blir klistret eksakt til triangelnettet.

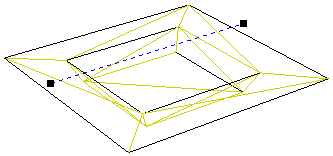

Opprinnelig linje med to punkt

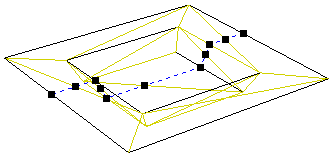

Klistret linje med mellompunkt
Klistre til terrenggrid¶
Hvis du huker av for terrenggrid, kan du velge mellom å bare klistre hvert enkelt eksisterende punkt i geometrien, eller i tillegg opprette mellomliggende punkter med høyder fra terrenggridet.
Setter du tettheten til 1 meter, får du ca. 1 meter mellom hvert punkt. Setter du tettheten til 5 meter, får du ca. 5 meter mellom hvert punkt.
Merk
Det er tettheten som du setter i dialogen for tegningsinnstillinger som blir brukt.

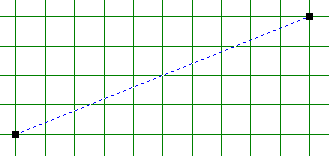

Opprinnelig linje med to punkt
Klistret linje med mellompunkt
Klistret linje i 3D-visning
