Splitt triangelnett mot triangelnett

Bruk denne dialogen til å splitte triangelnett mot triangelnett, eller til å beregne skjæringslinjene mellom triangelnettene.

Hvor finner jeg dialogen?

På hurtigmenyen i terrengmodelltegning, velg Verktøy - Beregn skjæring mellom triangelnett...

Bruk av dialogen

Del (splitt) triangelnett

Du kan velge et ubegrenset antall triangelnett. Triangelnettene blir splittet alle steder der de skjærer hverandre. Funksjonen kan brukes både på overflatemodeller og tunnelmodeller, så lenge modellene klipper hverandre i hele biter.

Merk

Tenk deg at du klipper et ark med saks – bitene må skilles helt fra hverandre for at klippingen skal fungere. Hvis delene ikke klipper hverandre i hele biter, kan det løses ved å lage volumer av overflatemodellene og deretter klippe volumene mot hverandre.

Du kan velge å kun beholde den største delen av hvert triangelnett.

Du må også oppgi applikasjonslaget hvor programmet skal legge resultatet.

Eksempel

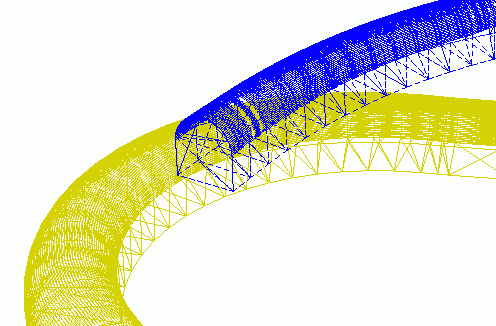

Eksempel på triangelnett 1 før splitting

Eksempel på triangelnett 2 før splitting.

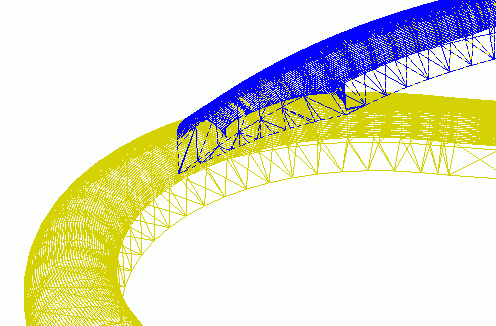

Eksempel på triangelnett 1 etter splitting

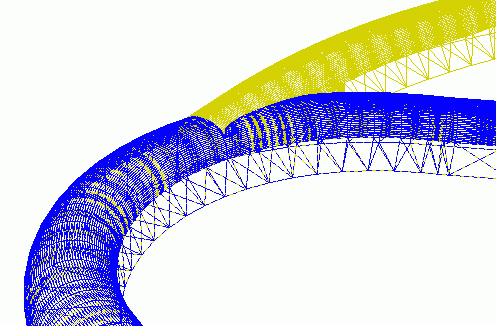

Eksempel på triangelnett 2 etter splitting.

Håndtering av selvskjærende triangelnett

I noen tilfeller vil triangelnett skjære gjennom seg selv (self intersections) eller ha hull. For eksempel kan tunnelmodeller med skarpe svinger og kryssende tverrprofiler få selvskjærende triangler ved kopiering til applikasjonslag.

Splittefunksjonen prøver å løse disse situasjonene, men resultatet kan bli mange triangler, og litt opprydding kan være nødvendig etterpå.

Funksjonen gir beskjed i oppsummeringen dersom du har selvskjærende triangelnett.

Beregn skjæringslinjer

Med dette valget kan du beregne skjæringslinjer mellom triangelnett.

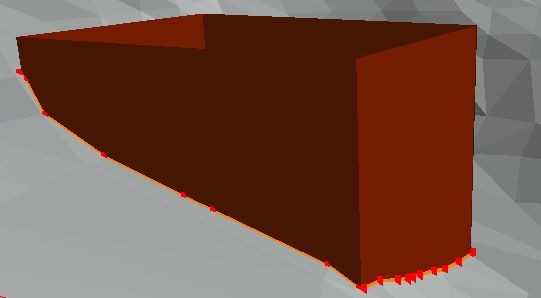

Eksempel på beregning av skjæringslinjer
