Påskrift¶
Bruk denne dialogen til å definere eller redigere påskrifter i et standard applikasjonslag eller landmålingsapplikasjonslag.
Hvor finner jeg dialogen?¶
Merk applikasjonslag (GMI) i det vertikale listefeltet, trykk høyre museknapp (eller dobbeltklikk), og velg Egenskaper.... Gå deretter til fanen Påskrift.
Bruk av dialogen¶
Landmålingsapplikasjonslag har færre objekttyper enn standard applikasjonslag.
Du kan ha opptil fire attributter (felt) som påskrift. Både objektets geometri (id, Nord, Øst, Høyde, osv.) og andre egenskaper kan velges som påskriftfelt.
Du kan også ha ramme rundt påskriften med referanselinje til punktet. Dette er spesielt nyttig når det er tett med punkter og det er vanskelig å se hvilket punkt teksten henviser til.
Typiske eksempler er påskrift av punktnummer for punkter, vegnavn for linjer, og GID for polygoner. Når du endrer oppsettet i dialogen, blir forhåndsvisningen oppdatert fortløpende.
Prefikskoder¶
I tillegg til å velge attributt for påskrift, kan du også legge inn koder og tekst i prefiks-feltet. Tabellen under viser hva kodene betyr.
Du kan ha mellomrom i prefiks-feltet. Ved lagring blir det lagt anførselstegn (hermetegn) rundt mellomrommene.
| Prefiks | Beskrivelse | Merknad |
|---|---|---|
\n |
Linjeskift | |
^ |
Bruk feltkodebeskrivelse | |
& |
Bruk feltkode og beskrivelse | |
/ |
Skråstrek (slash) | |
: |
Kolon | |
- |
Bindestrek | |
= |
Likhetstegn | |
%.3n |
Bruk 3 desimaler | Tallet etter punktum angir antall desimaler |
%.3k |
Bruk 3 desimaler og divider verdien på 1000 | Brukes for eksempel for å skrive areal som dekar på reguleringsplan |
%.3h |
Bruk 3 desimaler og divider verdien på 100 | |
%.3a |
Bruk 3 desimaler og divider verdien på 10 | |
%.3d |
Bruk 3 desimaler og multipliser verdien med 10 | |
%.3c |
Bruk 3 desimaler og multipliser verdien med 100 | |
%.3m |
Bruk 3 desimaler og multipliser verdien med 1000 | |
%% |
Prosent-tegn | |
| Fritekst | Fritekst skrives rett inn før eller etter koder | Brukes for eksempel for å å legge inn enhet på verdi |
Predefinerte oppsett for punkter¶
For punkter finnes det noen predefinerte utvalg du kan velge mellom. Du kan også definere egne oppsett.
Fremgangsmåte
- Velg attributter og prefikser.
- Trykk på knappen +.
- Legg inn navn på oppsettet og trykk OK.
Disse oppsettene lagres på brukerens lokale Ter.ini-fil.
Brukerdefinerte oppsett kan fjernes med knappen -.
Flytte påskrift¶
Offset-feltene¶
Med feltene for Offset X, Offset Y, og Offset Z kan du flytte alle påskriftene likt.
Individuell flytting med Grips¶
Hvis du kun vil flytte noen av påskriftene individuelt, må du aktivere Grips. Merk at påskrift for knekkpunkter i linjer ikke kan flyttes på denne måten.
Når Grips er aktiv og du merker et punkt i tegningen, får du opp to gripehåndtak: ett for punktet og ett for teksten.
Du kan flytte teksten ved å ta tak i gripehåndtaket for teksten.
Advarsel
Merk at det er lett å flytte punktet også. Eneste angremulighet er å hente opp forrige lagring, enten ved å velge Ignorer endringer... i dialogen for applikasjonslaget eller lukke tegningen uten å lagre.
Eksempel på flytting av påskrift med Grips.

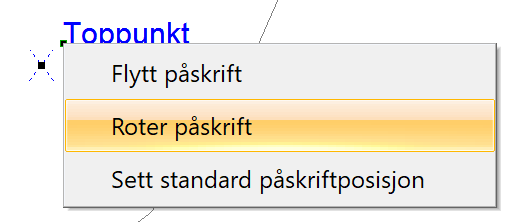

Du kan også rotere påskriften. Pek på grips-punktet og trykk høyre museknapp.
Eksempel på rotering av påskrift
Merk
Merk at du kun kan redigere påskriften med Grips i planvisning (X og Y). I 3D-visning kan du kun redigere Z via feltet Offset Z.
