Layoutparametre for lengdeprofil

Bruk denne dialogen til å definere utseendet på lengdeprofilet.

Hvor finner jeg dialogen?

På verktøylinjen, velg ikonet for Innstillinger Gemini Terrain... og deretter Lengdeprofil: Layout under Prosjektpresentasjon.

Bruk av dialogen

Rutenett og påskrifter kan du endre ved å trykke på knappen Definer rutenett/aksetekster...

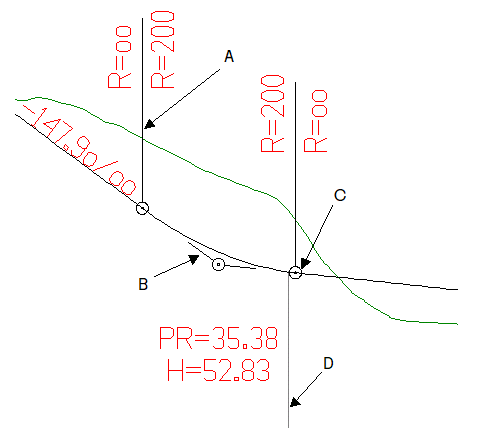

Figur: A = Radius linjelengde, markeringsstrek farge, B = Kurvepunkt linjelengde, C = Kurvepunkt symbol radius, D = Skillestrek farge

Parametre

Kurvepunkt symbol radius

Radius på sirkel som markerer kurvepunkt. Dersom denne verdien settes lik null, vil ingen markeringer av vertikalkurvaturen gjøres i tegningsvinduet. Markering av horisontal- og vertikalkurvaturpunkter med vertikale streker fra bunn av vindu til veglinje vil da heller ikke gjøres.

Radius linje lengde

Linjelengde på strek som markerer radius. Dersom denne verdien settes lik null, vil ingen markeringer av radius eller tangeringspunkt gjøres i tegningsvinduet.

Kurvepunkt linjelengde

Linjelengde på strek som markerer kurvepunkt. Dersom denne verdien settes lik null, vil ingen markeringer av kurvepunkt gjøres i tegningsvinduet.
