Profiler: Rutenett¶

Bruk denne dialogen til å sette opp utseendet på rutenettet.

Hvor finner jeg dialogen?¶

Navigasjon

På verktøylinjen, velg Innstillinger Gemini Terrain... og deretter Profiler: Rutenett under Prosjektpresentasjon.

Konfigurering av rutenett¶

Du kan definere både primærnett og sekundærnett, og du kan gi disse forskjellig farge. Du bestemmer også størrelsen på påskriften, samt avstand fra X- og Y-akse.

Lagring av innstillinger

Som standard lagrer programmet innstillingene i terproj.ini. Terproj.ini ligger i prosjektkatalogen. Dette forutsetter at ProjectIniFileMode=0 i ter.ini.

Setter du ProjectIniFileMode=2, får du en fil for hver tegning (xxxx4nnn.ini), det vil si at du kan ha ulike innstillinger for ulike tegninger i prosjektet.

Du kan definere rutenett for:

Lengdeprofiltegninger
Tverrprofiltegninger
NT-kommandoen (fritt nett)

Lengdeprofil¶

Ofte bruker du forskjellige verdier for horisontal og vertikal målestokk. Dette må du eventuelt ta hensyn til når du angir verdier for primær- og sekundærnett.

Eksempel

Horisontal målestokk: 1000
Vertikal målestokk: 200
Primærnett: Horisontalt intervall: 50, Vertikalt intervall: 10
Sekundærnett: Horisontalt intervall: 5, Vertikalt intervall: 1

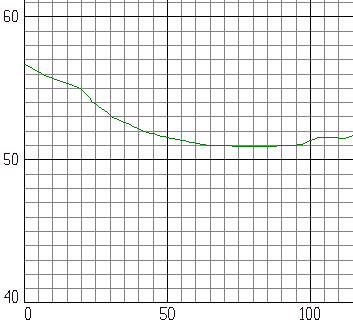

Lengdeprofil med rutenett

Endepåskrifter

Avkrysning Justering av endepåskrifter brukes for å justere påskriften i endene slik at disse ikke kommer i konflikt med annen tekst eller rubrikker. Denne er på for lengdeprofil.

Tverrprofiler¶

Eksempel

Horisontal målestokk: 1000
Vertikal målestokk: 200

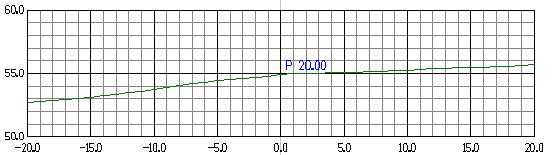

Tverrprofil med rutenett

Automatisk justering

For tverrprofiler blir det automatisk litt luft over og under profilet. Følgende regel gjelder: for primærnettet runder programmet opp og ned til nærmeste verdi.
