Layoutparametre for tverrprofiler¶
Bruk denne dialogen til å definere utseendet på tverrprofilene.
Hvor finner jeg dialogen?¶
På verktøylinjen, velg Innstillinger Gemini Terrain og deretter Prosjektpresentasjon - Tverrprofiler: Layout.
Grunnleggende innstillinger¶
Med valget Laveste profilnr. øverst på arket kan du velge om profilnumrene skal tegnes stigende fra toppen eller bunnen av arket. for tverrprofiler
Layouttype¶
Profiltekst ved høyde¶

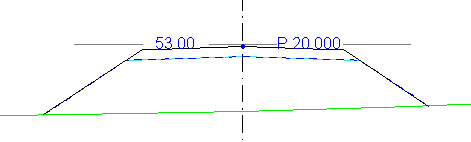

Profilnummer og høyde tegnes på referanselinjen for tverrprofilet. Verdier for streklengde og åpning mellom strekene kan settes når denne typen er valgt. Teksten tegnes i åpningene.
I dette eksempelet er vegoverflate høydepåskriftreferanse og avstand fra referansehøyde er satt til 0
Avrunding
Du ser at referanselinjen ikke tegnes eksakt i vegoverflaten, men avrundes til hele meter.
Profiltekst over veg¶

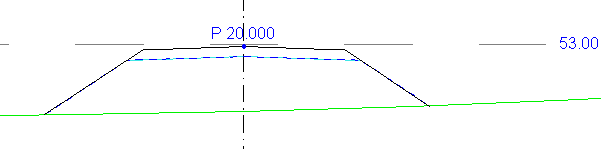

Profilnummer tegnes over senter veg, mens høyde tegnes til høyre for referanselinjen. Verdier for streklengde, åpning mellom strekene og antall streker kan settes når denne typen er valgt.
I dette eksempelet er vegoverflate høydepåskriftreferanse og avstand fra referansehøyde er satt til 0
Avrunding
Du ser at referanselinjen ikke tegnes eksakt i vegoverflaten, men avrundes til hele meter.
Med valget Rutenett (5 mm) som bakgrunn for alle profiler får du tegnet opp et rutenett som dekker hele arket.
Rutenett rundt profil¶
Med dette valget tegnes det et rutenett rundt hvert tverrprofil.

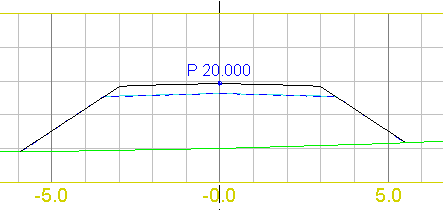

Eksempel på rutenett rundt profil
Utseende på rutenettet kan du styre med valgene under Definer rutenett...
Du kan også påvirke størrelsen på vinduet med valget Minimum vindushøyde for et profil. Hvis tverrprofilet sin utstrekning er større enn minimum vindushøyde vil den automatisk bli utvidet til å dekke hele profilet.
Vindusbredde
Du kan også styre bredden med valget Fast vindusbredde i dialogen for å sette inn tverrprofiler på ark. Dette valget gjelder for alle layouttypene.
Hvordan styre avstanden mellom profilene?¶
Avstanden mellom profilene setter du i feltet Avstand mellom profiler. Det er avstanden mellom referanselinjene som gis.
Overlappingskontroll
Valget Sjekk mot forrige profil sjekker om det er overlapping mellom påfølgende profiler med avstanden du har lagt inn. Den faste avstanden blir så automatisk korrigert der du har overlapping.
