Hurtigutskrift

Bruk denne dialogen til å skrive ut en plantegning direkte fra planvisning.

Hvor finner jeg dialogen?

På verktøyboksen i terrengmodelltegning, velg ikonet Hurtigutskrift...

Fremgangsmåte

1. Velg funksjonen Hurtigutskrift... på verktøyboksen
2. Velg Layout (tegningsnavn, ark og tittelfelt)
3. Velg Målestokk og Rotasjon
4. Trykk Plasser ark og plasser arket i kartet
5. Trykk Skriv ut...

Hurtigutskrift oppretter en kommando, Hurtigutskrift(), i kommandolisten.

Du kan ha flere hurtigutskrifter i samme tegning.

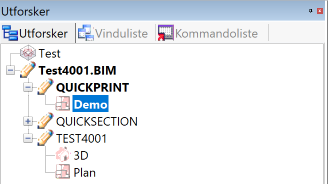

Videre bruker utskriftsmodellen en egen presentasjon, QUICKPRINT, med lik struktur.

Utskriftsmodell for hurtigutskrift

Valget Presentasjon... i dialogen åpner utskriftsmodellen.

Dette valget kan vi bruke dersom vi ønsker å sette inn flere elementer på arket før utskrift, eksempelvis tekster og tegnforklaring.

Merk

Du må velge Fil - Skriv ut - Skriv ut... etterpå når du bruker presentasjonsvalget.

Koordinater og målestokk

Linjestipling og teksthøyder som angis i forskjellige dialoger i programmet, angis i mm. Eksempelvis vil da verdien 2 for teksthøyde gi 2 mm på plottet i standard målestokk (1:1000). Standard målestokk i modellen finner vi i dialogen for Tegningsinnstillinger.

Velger vi en annen målestokk i kartutsnittet, eksempelvis 1:10000, så vil:

Dersom «Bruk modellmålestokk for symboler og tekst» er AV:
Teksten vil fortsatt være 2 mm på plottet, men vil framtre 10 ganger så stor i forhold til geometrien slik den er redigert i modellen.

Dersom «Bruk modellmålestokk for symboler og tekst» er PÅ:
Da vil teksten på plottet skaleres med 1/10, altså bli 0,2 mm stor. Da vil geometri og tekst ha samme størrelsesforhold som ved redigering i modellen.

Valget Detaljnivå i raster bruker vi til å sette oppløsningen på rasterbildet i vektorfilen.

Dette vil typisk være BGR- eller WMS-applikasjonslag. Merk at høyere innstillinger gir bedre oppløsning, men også mindre tekststørrelse på påskrifter hos de fleste WMS-tjenere. Høyere innstillinger kan også ta lang tid å laste ned og prosessere.

Vi har følgende predefinerte detaljnivåer:

• Lav
• Middels
• Høy
• Ekstrem

I tillegg kan brukeren skrive inn en DPI-verdi selv. Eksempelvis kan det for store egendefinerte ark være aktuelt med mindre verdier.

Autorotasjon av tekster

Vi kan også huke av for Autorotasjon av tekster.

Dette valget vil rotere tekster i kommandoen for linjedefinisjonsdata slik at de blir horisontale (lesbare) i utskriften.
