Volumkontur

Bruk denne funksjonen til å beregne masser mellom to applikasjonslag. Lagene må være definert som sjikt.

Hvor finner jeg dialogen?

På verktøyboksen i terrengmodelltegning, velg ikonet Volumkontur...

Etter å ha satt inn kommandoen finner vi den igjen i kommandolisten.

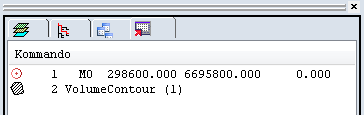

Volumkontur i kommandolisten

Før vi kan sette inn kommandoen, må vi ha et polygon som avgrenser området vi skal beregne. I mange tilfeller er det naturlig å bruke begrensningskonturen i et av lagene vi skal beregne mellom, men polygonet kan også ligge i et annet lag.

Volumkonturkommandoen bruker integralmetoden. Denne er nærmere beskrevet i den generelle hjelpen.

Advarsel

Eventuelle inngrep (vegkropper eller byggegroper) i tegningen vil justere lagenes grid og dermed påvirke masseberegningen. Det kan derfor være en grei regel å ha en egen tegning med volumkonturer.

Beregn mellom to lag

I nedtrekksmenyene velger vi lagene som vi skal beregne skjærings- og fyllingsmasser mellom. Skjæring har vi når lag 2 (rød i figuren) er lavere enn lag 1 (grønn i figuren).

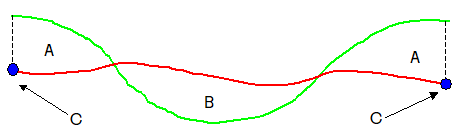

Figur: A = Skjæring, B = Fylling, C = Begrensningskontur

Vi har også mulighet til å justere gridet til lag 1. Gridet i det justerbare laget vil da bli lik gridet i lag 2. Vi har også mulighet til å styre hva som skal justeres ved å sette Inngrepstype. Inngrepstype forteller hva som skal justeres innenfor området (hele, skjæring eller fylling).

Inngrepstype: Skjæring

Figur: A = Fylling

Når bruker vi integralsjekk?

Integralsjekk kan vi bruke til å beregne masser for områdene med integraler mindre enn en gitt grenseverdi. I feltet gir vi inn grenseverdi i meter. Beregnet volum for denne posten inngår i totalt skjæringsvolum. Funksjonen kan eksempelvis brukes til å beregne flåsprengning.

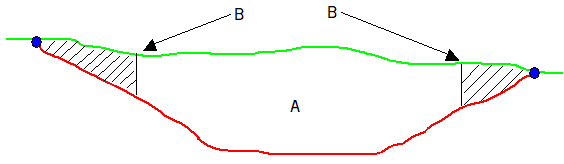

Figurtekst: A = Skjæring, B = Grense for integralsjekk

Beregn polygon mot alle lag

Dersom polygonet definerer et plan (horisontalt eller skrått) kan vi beregne masser mellom dette og alle lag i tegningen.

Vi kan også velge type inngrep, det vil si beregne både skjæring og fylling, eller bare skjæring, eller bare fylling. I eksempelet under vil vi ikke få beregnet skjæring selv om begrensningskonturen gir rom for det.

Eksempel - Inngrepstype: Fylling

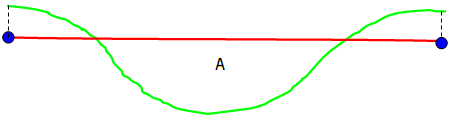

Figur: A = Fylling

I tillegg kan vi også dele inn beregningen i intervaller. Dette kan være nyttig blant annet ved beregning av magasiner, hvor du eksempelvis skal beregne alle regulerte høyder fra 0 til 30 meter med et høydeintervall på 10 cm.

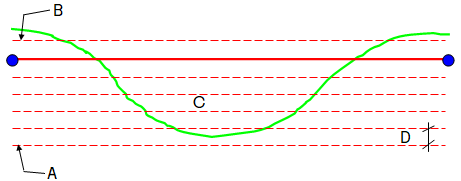

Figur: A = Starthøyde, B = Slutthøyde, C = Fylling, D = Intervall

Inngrepsnummer i masserapporten er høyden i cm.

Eksempel på masserapport

Gruppe: 1

***********

Polygon volum

Inngr.nr.  m2 totalt  m2 fylling m2 skjæring  m3 fylling  m3 skj.lag1

----------------------------------------------------------------------

    nnnn   nnnnnnn.n         0.0          0.0          0.0          0.0

    nnnn   nnnnnnn.n      nnnnn.n         0.0     nnnnnn.n         0.0

    nnnn   nnnnnnn.n      nnnnn.n         0.0     nnnnnn.n         0.0

----------------------------------------------------------------------

Total      nnnnnnnn.n   nnnnnnn.n         0.0   nnnnnnn.n         0.0

======================================================================

Tips

Dataene i tekstrapporten blir også lagt på utklippstavlen. Dette betyr at du kan lime dem direkte inn i eksempelvis Excel (Rediger - Lim inn).

Hvordan utføre beregningen?

På menyen Verktøy finner vi følgende valg:

1. Beregn masser
2. Vis integraler
3. Vis integraler + lag vektorfil

Med Vis integraler får vi vist de ulike massetypene i skjermen. Gridtettheten er som definert i dialogen Tegningsinnstillinger.

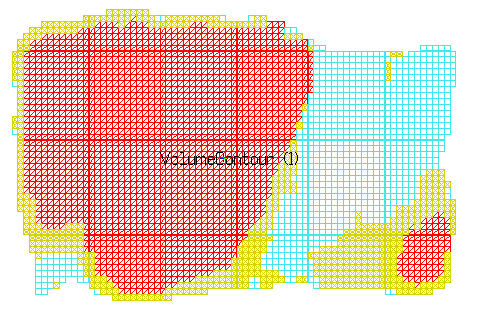

Visualisering av masseberegning
