Siktkontroll¶

Bruk denne dialogen til å kontrollere sikt i SFI-modeller. Vi kan velge mellom stoppsikt og møtesikt.

Hvor finner jeg dialogen?¶

På verktøyboksen Planlegging, prosjektering og utførelse i terrengmodelltegning, velg ikonet Siktkontroll...

Oversikt¶

Møtesikt er tilgjengelig for smale veier. Dette er et valg i vegklassen som i praksis forteller at veien er for smal til at to biler kan passere hverandre.

Siktkontroll oppretter en kommando, Siktlinjer(.sfi), i kommandolisten.

Parametrene for beregning av siktlengder finner vi i parameteroppsettet for vegklassen i SFI-modellen.

Vi kan også lage en Excel-rapport av siktkontrollen. Knappen Kopier til Excel legger resultatet på utklippstavlen, slik at vi kan lime det inn i Excel etterpå.

Visuelle indikatorer¶

Retningen på siktlinjen er markert med en pil både i plan og 3D. Siktlinjer uten konflikt er grønne, mens siktlinjer med konflikt er røde.

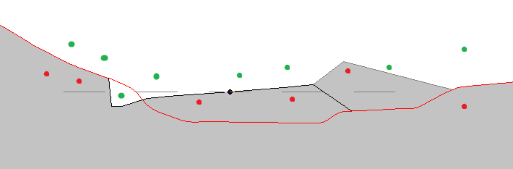

Vegprofil¶

Tunnelprofil¶

Vi kan velge å vise alle siktlinjer eller kun de som skjærer lag i SFI-modellen. Videre kan vi også få markert i plan området hvor de skjærer, med et polygon.

Kjøre en siktkontroll¶

Fremgangsmåte

Velg funksjonen Siktkontroll... på verktøyboksen
Velg Metode i nedtrekksmenyen
Velg Kjøreretning i nedtrekksmenyen
Velg Siktlinjeintervall i nedtrekksmenyen
Trykk OK og siktlinjene tegnes umiddelbart

Merk

Kommandoen for Siktlinjer er dynamisk, det vil si at siktlinjene oppdateres fortløpende ved endringer i vegklassen, og siktkontrollen kjøres fortløpende ved endringer i fysiske og teoretiske lag (veiens utforming og plassering i terrenget).
