Sporingskurver¶
Bruk denne dialogen til å konstruere sporingskurver for ulike kjøretøy, både standard kjøretøy i henhold til N100 og brukerdefinerte.
Hvor finner jeg dialogen?¶
På verktøyboksen Planlegging, prosjektering og utførelse i terrengmodelltegning, velg ikonet Sporingskurver...
Oversikt¶
Sporing oppretter en kommando, Sporingskurver(), i kommandolisten. Kommandoen er dynamisk, det vil si at du kan endre parametrene og sporingskurvene oppdateres umiddelbart.
Du kan ha flere kommandoer i samme tegning og de viser sporingskurvene og kjøretøyene i plan og i 3D.
Vi kan også tegne 3D-linjer for hvor bunn last og bunn karosseri (ytre begrensningslinjer). Disse kan vi bruke til å sjekke om de kolliderer med vegbane, fjellskjæringer, 3D-objekter, etc.
Merk
Vi kan kopiere disse 3D-linjene til et applikasjonslag, eller til ekstralinjer for visning i tverrprofiler. Bruk kommandoen for å kopiere fra kommandoliste til applikasjonslag. Husk å sette blank i feltet for resultatapplikasjonslag, dersom hensikten er å lime linjene inn i dialogen for ekstralinjer.
Opprette en ny sporingskurve¶
Fremgangsmåte
- Velg funksjonen Sporingskurver... på verktøyboksen
- Velg Kjøretøy i nedtrekksmenyen
- Velg sporingskurve(r) som skal tegnes: Karosseri, Dekk og/eller Last
- Huk av for plassering av kjøretøy i linjen: startpunkt, sluttpunkt og/eller vilkårlig punkt
- Trykk OK for å starte innsetting av punkt for kurven
- Pek og trykk første punkt
- Pek og trykk andre punkt
Hold inne tasten [Shift] før punktet plasseres dersom vi vil ha en rett linje til andre punkt - Trykk [Enter] når punktene er plassert
Tips
Med valget Følg vegbanen ved innsetting av nye punkt, snappes senter i vegbanen ved innsetting av punkt innenfor vegbanens utstrekning. Unntaket er for smale veier (eller veier der kjøretøyet er bredere enn vegbanen), hvor nye punkt snappes til senterlinjen.
Bruke aktiv styring¶
Vi kan legge inn bakre styringsvinkel manuelt (fremgangsmåte beskrevet under) eller få programmet til å gjøre dette automatisk for kjøretøy med aktiv styring på bakaksel (på elementet må også maks. styrevinkel bak være lagt inn). Ved automatisk aktiv styring vil programmet få bakaksel til å følge kjørelinjen så langt det er mulig.
Fremgangsmåte
- Opprett ny sporingskurve for kjøretøyet
- Åpne egenskapsdialogen igjen og feltet for Bakre styringsvinkel er aktiv
- Velg profilnummer, eksempelvis med å trykke på knappen Fremover, og legg inn verdi for styringsvinkel. Du kan bruke + og - knappen for å øke eller minske styringsvinkelen. Du legger selv inn ønsket inkrementverdi. Alternativt kan du skrive inn en verdi og trykke Oppdater
- Gjenta punkt 3 for alle aktuelle profilnumre langs veglinjen. Mellom oppgitte vinkler blir verdiene interpolert
- Listen med profilnumre med tilhørende styringsvinkler finner vi igjen i arkfanen for Aktiv styring
Redigere eksisterende sporingskurve¶
Fremgangsmåte
- Merk sporingskurven i kartet
- Pek på svart gripspunkt for å flytte knekkpunkt
- Pek på hvitt gripspunkt for å sette inn knekkpunkt
- Trykk [Enter] når punktet/punktene er plassert/redigert
Se detaljer på kjørerute¶
Fremgangsmåte
- Åpne kommandoen Sporingskurver
- Huk av for Vis kjøretøy i profil
- Sett ønsket intervall (hvor mye du skal forflytte deg for hvert klikk)
- Kjør fremover med knappen Fremover og bakover med knappen Bakover
Styringstype¶
Ved angivelse av styringstype Active på bakre aksel så kan vi angi styringsvinkelen på to forskjellige måter:

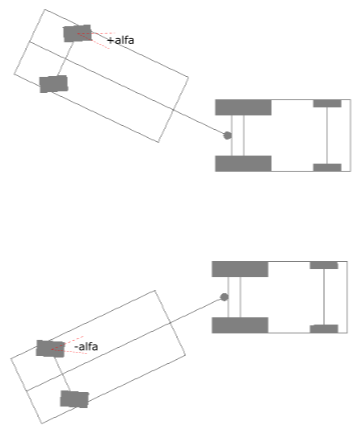

Direkte vinkel¶

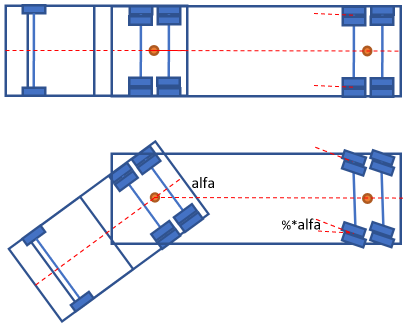

Kingpin vinkelprosent¶
Prosentvis vinkel av styring bakre aksel i forhold til trailerens rotasjon rundt king-pinnen. Ved angivelse av Follow er det alltid 100% vinkling av bakakselsgruppen.
Mellom punktene vi angir endres vinkelen lineært.
Rygging¶
Programmet håndterer rygging for kjøretøy med opptil to element (semitrailer).
Advarsel
Det er ikke støtte for styringstype Active og Follow for kjøretøy med to element.
Når du setter ut punktene for kjørelinjen, henger kjøretøyet på forakselen. Når du konstruerer strekket for rygging, så flyttes punktet til bakakslingen. Programmet finner med andre ord automatisk ut hvor det er rygging (tykk blå strek) ved å betrakte endringer i kjørelinjen.
Eksempel

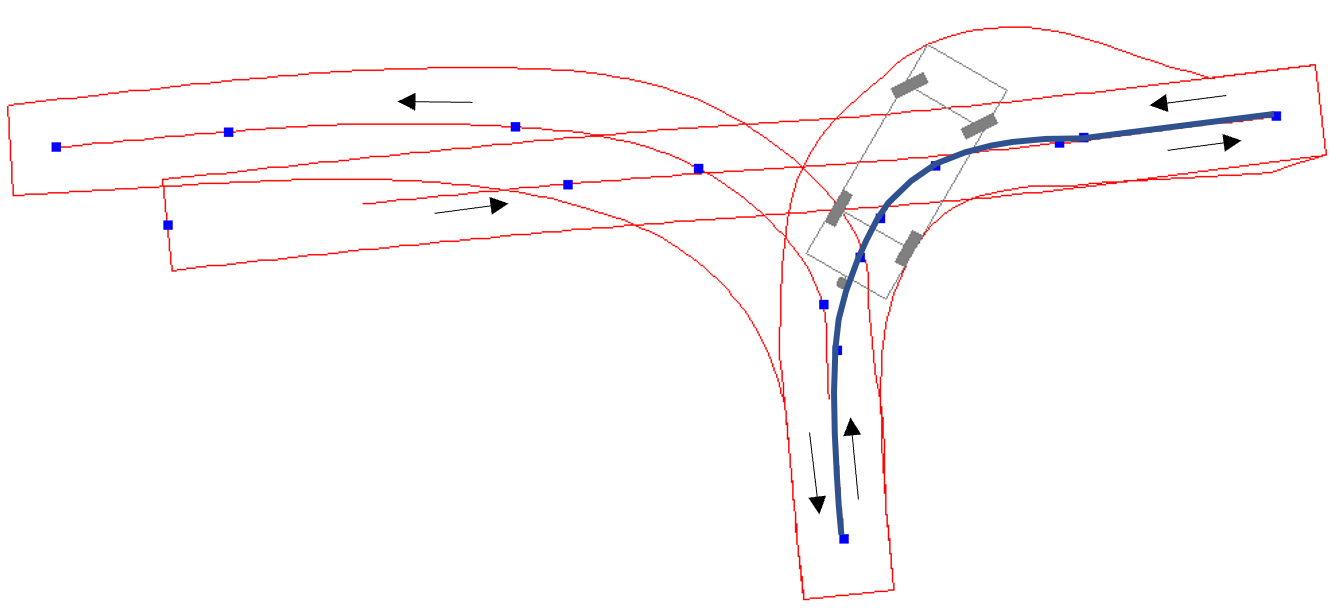

Eksempelet viser hvordan vi legger inn linjen i en snuhammer (rygging uthevet).
Brukerdefinerte kjøretøy¶
Editor for kjøretøy finner vi under Fellesinnstillinger i dialogen Innstillinger Gemini Terrain... på verktøylinjen. Her kan vi blant annet definere egne kjøretøy.
