Sett inn lengdeprofil¶

Bruk denne dialogen til å sette inn lengdeprofil på ark.

Hvor finner jeg dialogen?¶

På verktøyboksen i presentasjonstegning, velg ikonet Sett inn lengdeprofil...

Høyde i origo angir startverdi for høydeaksen i lengdeprofilvinduet. Verdien kan endres for å heve eller senke lengdeprofilet i vinduet dersom foreslått verdi passer dårlig.

Profilavstand forteller programmet hvor ofte det skal skrive ut terrenghøyden. Dette forutsetter at det i arket er definert en plassholder for dette. Standard ark bruker feltet TERRENG H.

Eksempel på høydeplassering i lengdeprofil

Høyde i origo: 40
Startprofil: 0
Profilavstand: 10

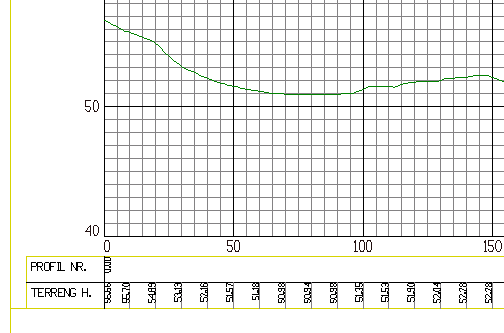

Lengdeprofil høyde eksempel

Sluttprofil er siste profilnummer som skal tegnes i lengdeprofilvinduet. Ved å sette 0 tegner programmet profilet så langt det er generert.
