2D-massetype¶

Bruk denne dialogen til å vise tverrprofil- og lengdeprofilmassetyper i SFI-modell i 2D.

Hvor finner jeg dialogen?¶

På verktøyboksen Planlegging, prosjektering og utførelse i terrengmodelltegning, velg ikonet 2D-massetype...

Merk

Valget for 2D-massetype er grått i 3D.

Du kan sette inn funksjonen mange ganger i samme tegning. Hver innsetting gir en post for 2DMassetype(,) i kommandofilen.

Tverrprofilmassetype¶

I SFI-modell beregner programmet massetypene med tverrprofilmetoden. I vinduet for tverrprofilredigering kan du få skravert råmassene.

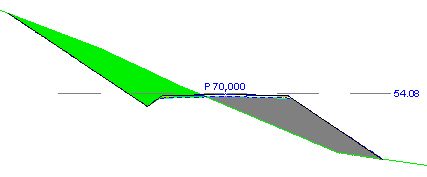

Massetyper tverrsnitt

Massetyper i tverrsnittvisning

Råmassen multiplisert med 1/2 profilavstand fram og 1/2 profilavstand tilbake gir beregnet mengde.

Massetype planvisning

Massetype i planvisning

I planvisning kan du få skravert området for beregnet mengde.

Lengdeprofilmassetype¶

Lengdeprofilmassetyper blir tegnet som linjer i plan og profil.

Lengdeprofil¶

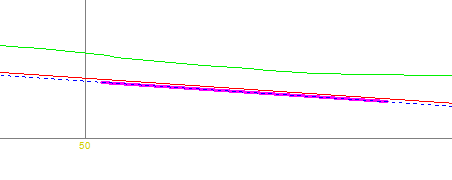

Massetyper lengdeprofil

Massetyper i lengdeprofilvisning

Planvisning¶

Lengdeprofil massetype plan

Lengdeprofilmassetype i planvisning

Alternativene er enten massetype-ID eller kontraktpostkode når du velger massetype for visning. Fordelen med kontraktpostkode er at du ikke trenger lage flere 2D-massetyper for masser med samme kode.

Gruppering¶

Programmet kan gruppere mengdene etter gitte kriterier.

Standard opsjoner er at gruppering er på med Maks. profilintervall i gruppe 10 m og Maks. resultatsum i gruppe 100 000.

For tverrprofilmassetyper uten gruppering vil massepolygoner som hører sammen bli sammenføyd til et polygon med en påskrift hvis dette er valgt. For store veger kan dette bli en tidkrevende operasjon som igjen vil medføre treg opptegning på skjermen.

Påskrift¶

Med dette valget kan du få beregnet mengde som påskrift til polygonet. Merk at du ikke kan redigere plasseringen til denne påskriften, men du kan velge mellom normalt på eller rotert langs senterlinjen.

Eksempler¶

Eksempelet nedenfor viser påskrift av massetypene for skjæring jord og fylling uten gruppering.

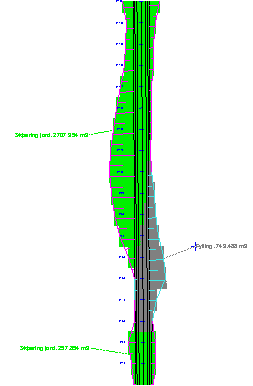

Massetype påskrift

Påskrift av massetyper uten gruppering

I eksempelet nedenfor er gruppering aktiv med krav til maks. profilintervall og resultatsum.

Massetype påskrift gruppert

Påskrift av massetyper med gruppering

Hvordan styre tekststørrelsen?¶

Du kan endre tekststørrelse til påskriften under Opsjoner for planlegging, prosjektering og utførelse. Dialogen finner du på menyen Format.
