Tegn vegkropp¶
Bruk denne dialogen til å sette inn vegkropp eller 3D-linjer fra SFI-modell i tegningen.
Hvor finner jeg dialogen?¶
På verktøyboksen i terrengmodelltegning, velg ikonet Vegkropp...
Tegn vegkropp¶
Vi har to lagtyper for veg i Gemini Terrain:
- VIPS teoretisk
- Gemini teoretisk
VIPS teoretisk bruker vi for importerte VIPS-prosjekt. Etter import vil Gemini Terrain sin SFI-modell inneholde en vegkropp slik den er bygget i Novapoint sin programpakke. Lagene i denne vegkroppen kan vi sette inn i tegningen ved å velge VIPS teoretisk lagtype.
Gemini teoretiske lag er resultat av bygging i Gemini Terrain. Eksempelvis kan vi ha prosjektert en veg i Gemini Terrain med parametrisk metode eller bygget vegkropp på nytt mot eget innmålt terreng etter import av VIPS-prosjekt.
Vi har fire forskjellige metoder til å beskrive en veg i Gemini Terrain:
- Parametrisk
- Manuell
- 3D-linjer
- Manuell/3D-linjer
Alle disse metodene vil opprette en vegkropp med Gemini teoretiske lag. Da kan vi tilsvarende sette inn vegkroppen ved å velge Gemini teoretiske lag i stedet for VIPS teoretiske.

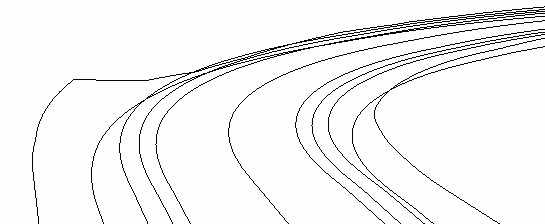

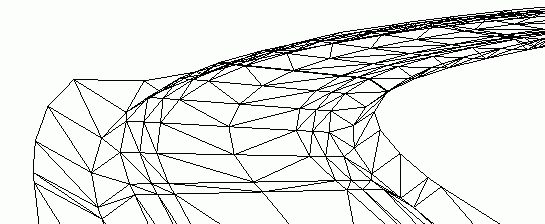

Tegn 3D-linjer¶
Tegner alle 3D-linjene i SFI-modellen. Når vi importerer eksempelvis 3D-linjer fra LandXML, havner disse under Gemini teoretisk lagtype.
Merk
Vi kan også bygge vegkropp fra 3D-linjer.
Tegn linjer utenfor kjørbart areal¶
Med dette valget kan vi utelate linjer utenfor kjørbart areal.
Informasjon
Du kan lese mer om VIPS-flater i VIPS-flater for beskrivelse av flategruppene for manuell metode.
Informasjon
Du kan lese mer om vegparametre for beskrivelse av parametrene for parametrisk metode.
Tegn senterlinje¶
Med dette valget kan du få med senterlinjen også. Du kan dermed få med senterlinjen uten å sette inn kommandoen for LineDef (*.sfi).
Tegn linjer for ubrukbare masser¶
Valget gjelder kun for Overflate.
Huker vi av for dette valget, får du tegnet linjer for vegetasjon, matjord og masseutskiftning hvis disse eksisterer.

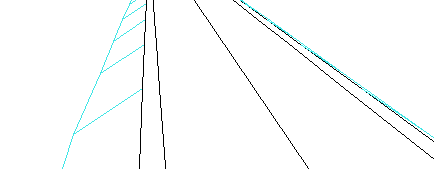

Eksempel uten valget avhuket

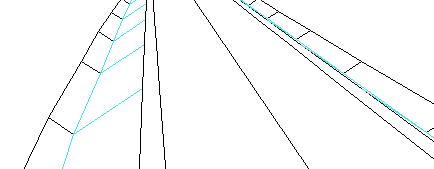

Eksempel med valget avhuket
Tegn skjæring- og fyllingsmarkering relativ til senterlinjen¶
Med valget aktivt vil markeringene tegnes relativt senterlinjen. Uten dette valget avhuket vil markeringene tegnes relativt til skjæring- og fyllingslinjene. Resultatet er at de kommer i utakt på venstre og høyre side etter første sving.

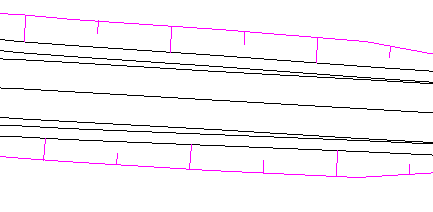

Eksempel uten valget avhuket
Applikasjonslagspresentasjon¶
Med dette valget kan vi tegne vegkroppen gjennom et applikasjonslag. Fordelen med dette er at vi får tilgang til alle presentasjonsregler som finnes her.
Fremgangsmåte
- Opprett applikasjonslag med malen
ModellPresentasjon.al_ - Åpne egenskapsdialogen for byggegrop
- Huk av for Presentasjon og trykk på knappen ...
- Velg applikasjonslaget du har opprettet og trykk Åpne
- Trykk OK i dialogen (merk at du også kan slå av/på presentasjonen i applikasjonslagslisten)
Malen ModellPresentasjon.al_ er et utgangspunkt for egne tilpasninger som vi kan lagre som egne maler.
Informasjon
Du kan lese mer om hvordan vi kan tegne modeller gjennom applikasjonslag i brukermanualen.
Juster terrenggrid¶
En vegkropp kan gjøre inngrep i terrenggridet. Dette styrer vi i dialogen for Tegningsinnstillinger... med valget Utfør inngrep.
Vi kan velge å vise dette justerte terrenggridet med valget Vis justert grid under sjiktinnstillinger for applaget.
Med valget Juster terrenggrid kan vi velge om kun skjæring, fylling eller begge skal justere terrenggridet.

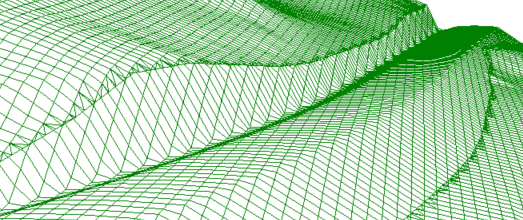

Eksempel med bruk av begge valgene
